石油化工企業消防設計中存在的問題分析

文檔作者：李洪彭國祥余春和文檔來源：中國五環工程有限公司		點 擊數：	更新時間： 2025年05月12日
下載地址：點擊這里	文件大?。?813.82 KB 共4頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

內容預覽 [文件共4頁]

本文件共4頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?13.82 KB 共4頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：淺析GE水煤漿氣化裝置檢修要點

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

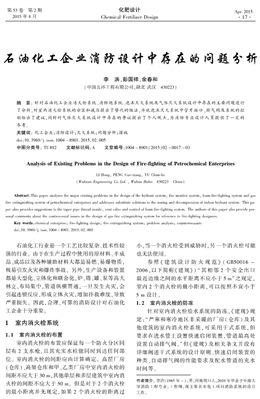

第 ５３ 卷 第 ２ 期２０１５ 年 ４ 月化肥設計Ｃｈｅｍｉｃａｌ Ｆｅｒｔｉｌｉｚｅｒ ＤｅｓｉｇｎＡｐｒ. ２０１５石油化工企業消防設計中存在的問題分析李 洪,彭國祥,余春和(中國五環工程有限公司,湖北 武漢 ４３０２２３)摘 要: 針對石油化工企業消火栓系統、消防炮系統、泡沫滅火系統及氣體滅火系統設計中存在的主要問題進行了分析,對室內消火栓系統的分區和減壓提出了替代的做法,并就泡沫滅火系統中管牙接口、排氣閥及系統的控制給出了建議,同時對氣體滅火系統設計中存在的爭議提出了個人觀點,為消防專業設計人員提供了一定的參考。關鍵詞: 化工企業；消防設計；滅火系統；問題分析；措施ｄｏｉ:１０. ３９６９ / ｊ. ｉｓｓｎ. １００４ - ８９０１. ２０１５. ０２. ００５中圖分類號: ＴＵ８９２ 文獻標識碼:Ａ 文章編號:１００４ - ８９０１(２０１５)０２ - ００１７ - ０３Ａｎａｌｙｓｉｓ ｏｆ Ｅｘｉｓｔｉｎｇ Ｐｒｏｂｌｅｍｓ ｉｎ ｔｈｅ Ｄｅｓｉｇｎ ｏｆ Ｆｉｒｅ-ｆｉｇｈｔｉｎｇ ｏｆ Ｐｅｔｒｏｃｈｅｍｉｃａｌ ＥｎｔｅｒｐｒｉｓｅｓＬＩ Ｈｏｎｇ, ＰＥＮＧ Ｇｕｏ-ｘｉａｎｇ, ＹＵ Ｃｈｕｎ-ｈｅ(Ｗｕｈｕａｎ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏ. Ｌｔｄ. , Ｗｕｈａｎ Ｈｕｂｅｉ ４３０２２３ Ｃｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｔｈｉｓ ｐａｐｅｒ ａｎａｌｙｚｅｓ ｔｈｅ ｍａｊｏｒ ｅｘｉｓｔｉｎｇ ｐｒｏｂｌｅｍｓ ｉｎ ｔｈｅ ｄｅｓｉｇｎ ｏｆ ｔｈｅ ｈｙｄｒａｎｔ ｓｙｓｔｅｍ, ｆｉｒｅ ｍｏｎｉｔｏｒ ｓｙｓｔｅｍ, ｆｏａｍ ｆｉｒｅ-ｆｉｇｈｔｉｎｇ ｓｙｓｔｅｍ ａｎｄ ｇａｓｆｉｒｅ ｅｘｔｉｎｇｕｉｓｈｉｎｇ ｓｙｓｔｅｍ ｏｆ ｐｅｔｒｏｃｈｅｍｉｃａｌ ｅｎｔｅｒｐｒｉｓｅｓ ａｎｄ ａｄｄｒｅｓｓｅｓ ｓｕｂｓｔｉｔｕｔｅ ｓｏｌｕｔｉｏｎｓ ｔｏ ｔｈｅ ｚｏｎｉｎｇ ａｎｄ ｄｅｃｏｍｐｒｅｓｓｉｏｎ ｏｆ ｉｎｄｏｏｒ ｈｙｄｒａｎｔ ｓｙｓｔｅｍ. Ｔｈｉｓ ｐａｐｅｒ ａｌｓｏ ｐｒｏｖｉｄｅｓ ｓｕｇｇｅｓｔｉｏｎｓ ｔｏ ｔｈｅ ｔａｐｅｒ ｐｉｐｅ ｔｈｒｅａｄ ｎｏｚｚｌｅ, ｖｅｎｔ ｖａｌｖｅ ａｎｄ ｃｏｎｔｒｏｌ ｏｆ ｆｏａｍ ｆｉｒｅ-ｆｉｇｈｔｉｎｇ ｓｙｓｔｅｍ. Ｔｈｅ ａｕｔｈｏｒｓ ｏｆ ｔｈｉｓ ｐａｐｅｒ ａｌｓｏ ｐｒｏｖｉｄｅ ｐｅｒｓｏｎａｌ ｃｏｍｍｅｎｔｓ ａｂｏｕｔ ｔｈｅ ｃｏｎｔｒｏｖｅｒｓｉａｌ ｉｓｓｕｅｓ ｉｎ ｔｈｅ ｄｅｓｉｇｎ ｏｆ ｇａｓ ｆｉｒｅ ｅｘｔｉｎｇｕｉｓｈｉｎｇ ｓｙｓｔｅｍ ｆｏｒ ｒｅｆｅｒｅｎｃｅ ｔｏ ｆｉｒｅ-ｆｉｇｈｔｉｎｇ ｄｅｓｉｇｎｅｒｓ.Ｋｅｙ ｗｏｒｄｓ:ｃｈｅｍｉｃａｌ ｅｎｔｅｒｐｒｉｓｅ； ｆｉｒｅ-ｆｉｇｈｔｉｎｇ ｄｅｓｉｇｎ； ｆｉｒｅ ｅｘｔｉｎｇｕｉｓｈｉｎｇ ｓｙｓｔｅｍ； ｐｒｏｂｌｅｍ ａｎａｌｙｓｉｓ； ｃｏｕｎｔｅｒｍｅａｓｕｒｅｄｏｉ:１０. ３９６９ / ｊ. ｉｓｓｎ. １００４ - ８９０１. ２０１５. ０２. ００５石油化工行業是一個工藝比較復雜、技術性較強的行業。 由于在生產過程中使用的原材料、半成品、成品以及各種輔助材料大都是易燃、易爆物質,極易引發火災和爆炸事故。 另外,生產設備和裝置都是大型化、立體化和聯合化,爐、塔、罐、泵等高大林立,布局集中,管道縱橫貫通,一旦發生火災,會引起連鎖反應,形成立體火災,增加撲救難度,導致嚴重?fù)p失。 因此,合理、可靠的消防設計對石油化工企業十分重要。1 室內消火栓系統１. １ 室內消火栓的布置室內消火栓的布置應保證每一個防火分區同層有 ２ 支水槍,且其充實水柱能同時到達任何部位。 室內消火栓的間距應由計算確定。 高層廠房(倉庫)、高架倉庫和甲、乙類廠房中室內消火栓的間距不應大于 ３０ ｍ,其他單層和多層建筑中室內消火栓的間距不應大于 ５０ ｍ。 但是對于 ２ 個消火栓的最小距離并無規定,如果 ２ 個消火栓的距離過小,當一個消火栓受到威脅時,另一個消火栓可能也無法使用。參照 《 建 筑 設 計 防 火 規 范 》 ( ＧＢ５００１６ -２００６,以下簡稱《 建規》 ) “ 其相鄰 ２ 個安全出口最近邊緣之間的水平距離不應小于 ５ ｍ”之規定,室內 ２ 個消火栓的最小距離,可以按照不宜小于５ ｍ 設計。１. ２ 室內消火栓的防凍針對室內消火栓給水系統的防凍,《 建規》 規定:“嚴寒和寒冷地區非采暖的廠房( 倉庫) 及其他建筑的室內消火栓系統,可采用干式系統,但要求在進水管上設置快速啟閉裝置,管道最高處設置自動排氣閥?！?但《 建規》 及相關條文并沒有詳細闡述干式系統的設計原則、快速啟閉裝置的種類、自動排氣閥的性能要求及配水管道的充水時間等。作者簡介: 李洪(１９８５ 年 - ),男,河南周口人,２０１０ 年畢業于中南大學消防工程專業,工程師,現主要從事化工項目消防系統的設計工作。??１７??《自動噴水滅火系統設計規范》 ( ＧＢ５００８４ -２００１)第 ８. ０. ９ 條規定:“干式自動噴水滅火系統的充水時間,不宜大于 １ ｍｉｎ。 預作用系統與雨淋系統的配水管道充水時間,不宜小于 ２ ｍｉｎ?！?《水噴霧滅火系統設計規范》 (ＧＢ５０２１９ - ９５)第 ３. １４ 條規定:“水噴霧滅火系統的響應時間,當用于滅火時不應大于 ４５ ｓ；當用于液化氣生產、儲存裝置或裝卸設施防護冷卻時不應大于 ６０ｓ；用于其他設施防護冷卻時不應大于 ３００ ｓ。” 《 泡沫滅火系統設計規范》(ＧＢ５０１５１ - ２０１０)第 ４. １. １０ 條規定:“固定泡沫滅火系統的設計應滿足在泡沫消防水泵或泡沫混合液泵啟動后,將泡沫混合液或泡沫輸送到保護對象的時間不大于 ５ ｍｉｎ。”為保證干式室內消火栓系統及時滅火,建議系統的充水時間應不大于 ５ ｍｉｎ[２]。為提高供水的可靠性,可采取如下措施。(１)在消火栓系統的入口設置快速啟閉裝置。在設計中可以采用電動閥作為快速啟閉閥門[３],同時與火災自動報警系統聯動,并在系統入口設壓力開關或水流指示器,這樣能夠提高系統的充水時間。 如果系統設置的對象 ２４ ｈ 有人值班,也可以在進水管上設置可地面手動操作的啟閉閥門。(２)系統末端設快速排氣閥門。 排氣閥的規格按照廠家提供的排氣量大小進行選擇。１. ３ 室內消火栓系統的分區及減壓《石油化工企業設計防火規范》 (ＧＢ ５０１６０ -２００８,以下簡稱《石化規》) 第 ８. １１. ２ 條第 ５ 款規定:“消火栓配置的水槍應為直流 - 水霧兩用槍,當室內消火栓栓口處的壓力大于 ０. ５０ ＭＰａ 時,應設置減壓設施?！?《建規》第 ８. ４. ３ 條第 ９ 款規定:“室內消火栓栓口處的出水壓力大于 ０. ５ ＭＰａ 時,應設置減壓設施；靜水壓力大于 １. ０ ＭＰａ 時,應采用分區給水系統?！薄陡邔用裼媒ㄖO(shè)計防火規范》(ＧＢ ５００４５- ２００５)第 ７. ４. ６. ５ 條規定:“消火栓栓口靜水壓力不應大于 １. ００ ＭＰａ,當大于 １. ００ ＭＰａ 時,應采取分區給水系統。 消火栓栓口的出水壓力大于 ０. ５０ ＭＰａ時,應采取減壓措施?！薄妒?guī)》中雖未明確規定消火栓的靜水壓力及分區,但設計時仍應考慮。 因?yàn)槭髽I(yè)室內消防水一般來自廠區穩高壓消防水系統。 在穩高壓消防水管網中水壓處于兩種狀態:①消防主泵工作、滅火設施開始滅火時,其壓力為動壓；②準工作狀態時,消防泵未工作而穩壓泵或氣壓水罐為保持消防給水管網的動力穩定在工作,此時管網存在少量滲漏現象,其壓力介于動壓和靜壓之間[４]。當室內消防給水壓力較大時,傳統的設計方法是采用分區加減壓的方式滿足要求。 而隨著減壓穩壓消火栓的出現,傳統的做法逐漸被代替。 因減壓穩壓消火栓能有效地調控消防水壓,既能保證消火栓前壓力不大于 １. ００ ＭＰａ,又能使栓后壓力穩定在 ０. ２５ ~ ０. ３５ ＭＰａ 之間。 目前在國家標準《室內消火栓》 (ＧＢ３４４５ - ２００５) 中列出的減壓穩壓消火栓有 ３ 種型號,見表 ２。表 ２ 減壓穩壓消火栓類別 進水口壓力/ ＭＰａ 出水口壓力/ ＭＰａ 公稱壓力/ ＭＰａⅠ ０. ４ ~ ０. ８ ０. ２５ ~ ０. ３５ １. ６Ⅱ ０. ４ ~ １. ２ ０. ２５ ~ ０. ３５ １. ６Ⅲ ０. ４ ~ １. ６ ０. ２５ ~ ０. ３５ １. ６2 室外消火栓和消防炮系統２. １ 室外消火栓和消防炮的防凍針對室外消火栓和消防炮的防凍,一般有如下幾種措施。(１)采用干式消防系統。 這種方法不適用于大型石化企業。(２)采用伴熱保溫。 投資及維護成本較高,一般不宜采用。(３)采用聚氨酯保溫套。 由于消防水平時為非流動狀態,此種方式在高寒地區也會發生冰凍,因此只有部分地區可根據當?shù)貙?shí)際情況使用。(４)采用自泄式消火栓或消防炮。 此種設備的下部設有自動排泄閥,安裝于凍土層以下,消火栓或消防炮在關閉狀態時可自動排除腔內余水,防止設備凍壞,同時還節省了普通消火栓或消防炮管道前的閘閥井和閘閥的設置。針對北方室外消防設備防凍的問題,建議采用自泄式消火栓或消防炮,既節約投資,又節省后期維護費用。２. ２ 室外消防炮水量的計算《石化規》 第 ８. ６. １ 條規定:“甲、乙類可燃?xì)怏w、可燃液體設備的高大構架和設備群應設置水炮保護,其設置位置距保護對象不宜小于 １５ ｍ。” 《石化規》并且在第 ８. １０. ６ 條第 ３ 款也規定了全冷凍式液化烴儲罐的固定消防冷卻供水系統的設置,明確應在儲罐四周設固定水炮系統。 但是消防炮如何計算一直都是個爭論的問題,具體怎樣界定高大構架和設備群規范也沒有明確,因此設計院在設計時大多是在大的工藝裝置周圍(如煤氣化裝置、合成氨裝置等)設計了消防炮系統,并在可燃液體罐區設置固定噴淋系統的同時,在其周圍也設置了固??１８?? 化肥設計 ２０１５ 年第 ５３ 卷定消防炮系統。但是消防水量怎么計算一直都是困惑設計人員的一個問題。 首先是針對裝置的消防水量的計算,《固定消防炮滅火系統設計規范》 (ＧＢ５０３３８ -２００３)第 ４. ３. ４ 條規定:“水炮系統滅火及冷卻用水的供給強反應符合下列規定:石化生產裝置的冷卻用水的供給強度不應小于 １６ Ｌ / ｍｉｎ??ｍ２?！钡?４. ３. ５條規定:“石化生產裝置的冷卻面積應符合《石化規》的規定?！钡妒?guī)》中并沒有規定,因此水量也不能確定。 其次,計算全廠消防水量時,既設有水炮系統又設有固定噴淋系統的、既設有室外消火栓和室外炮的,流量是否疊加計算等。 建議可按以下方式處理。(１)消防炮必須作為滅火或冷卻手段時,應和其他消防系統疊加計算消防水量。(２)沒有明確要求必須設水炮系統的,若既設了其他消防系統又設了水炮系統,流量可以不疊加,水炮系統作為備用消防系統。(３)計算裝置消防水量時,石化生產裝置的冷卻面積可以按照保護裝置內發生火災的最大設備的保護面積計算。3 泡沫滅火系統３. １ 管牙接口的設置《石化規》中規定了須設泡沫滅火系統的場所、對象及泡沫滅火系統形式等,《泡沫滅火系統設計規范》(ＧＢ５０１５１ - ２０１０)第 ４. １. ９ 條規定:“儲罐區固定式泡沫滅火系統應具備半固定式系統功能?！睏l文解釋中提到可以在通向泡沫產生器的支管上設置帶控制閥的管牙接口,但是針對管牙接口設置的數量沒有相關的說明。因?yàn)樵O(shè)置管牙接口是供泡沫消防車輸入泡沫混合液用的,與水泵結合器的作用是相同的。 《建規》中規定水泵接合器的設置宜按流量 １０ ~ １５ Ｌ/ ｓ 設置一個,因?yàn)橄儡嚹荛L期正常運轉且能發揮消防車較大效能時的流量一般為 １０ ~１５ Ｌ/ ｓ。 這里建議管牙接口的設置宜按泡沫混合液流量１０ ~１５ Ｌ/ ｓ 設置１ 個。３. ２ 排氣閥的設置《低倍數泡沫滅火系統設計規范》 (ＧＢ５０１５１ -９２)２０００ 年版第 ３. ２. ７ 條第 ３ 款規定:“泡沫滅火系統混合液管道的高處應設排氣閥。”但規范修訂后,名稱改為《泡沫滅火系統設計規范》 ( ＧＢ５０１５１ -２０１０)取消了設置排氣閥的規定。筆者認為,在設計過程中是否設計排氣閥應根據工程的具體情況,如泡沫混合液管道比較簡短、需排氣體很少時,可以不用設。 如果泡沫混合液管道比較復雜,需排氣體很多時就應該設。３. ３ 系統控制《石化規》第 ８. ７. ５ 條規定了泡沫滅火系統控制方式:“單罐容積等于或大于 ２０ ０００ ｍ３ 的固定頂罐及浮盤為易熔材料的內浮頂罐應采用遠程手動啟動的程序控制；單罐容積等于或大于 １００ ０００ ｍ３的浮頂罐及內浮頂罐應采用遠程手動啟動的程序控制；單罐容積等于或大于５０ ０００ ｍ３ 并小于１００ ０００ ｍ３的浮頂罐及內浮頂罐宜采用遠程手動啟動的程序控制。” 《 泡 沫 滅 火 系 統 設 計 規 范》 ( ＧＢ５０１５１ -２０１０)第 ４. １. ５ 條規定:“當儲罐區固定式泡沫滅火系統的泡沫混合液量大于或等于 １００Ｌ / ｓ 時,系統的泵、比例混合裝置及其管道上的控制閥、干管控制閥宜具備遠程控制功能?！钡?８. １. ６ 條第 ２ 款規定:“當靠近防火堤設置時,其與各甲、乙、丙類液體儲罐罐壁的間距應大于 ２０ｍ,且應具備遠程控制功能?！币陨隙继岬搅诉h(yuǎn)程控制,但對控制的方式?jīng)]有規定。 這在現實設計中做法就很多[５ - ６],只要滿足遠程手動控制要求,做法越簡單越好,但也應滿足操作時間的要求,操作時間越短越好。4 氣體滅火系統針對氣體滅火系統在石化行業控制室、機柜間、變配電所中設計與否,在國內一直是一個爭論不休的問題,《石化規》第 ８. １１. ３ 條規定:“石油化工企業控制室、機柜間、變配電所與一般計算機房相比具有其特殊性,不要求設置固定自動氣體滅火裝置?！睏l文解釋中給出了不設的理由。 而在《建規》第 ８. ５. ５ 條第 ８ 款規定:“其他特殊重要設備室,應設置自動滅火系統,且宜采用氣體滅火系統。”條文說明中明確列出了化工廠中控室,對機柜間、變配電所雖未明確列出,但實際上化工廠中的機柜間、變配電所仍為重要設備室,這在《石化規》對全場性及區域性重要設施定義中均有體現。此外,《石化規》對不要求設置固定自動氣體滅火裝置的解釋,并不完全合理。 如對中控室設氣體滅火系統的解釋為:“固定的氣體滅火設施一旦啟動,需要控制室內值班人員立即撤離,可能導致裝置控制系統因無人監護而癱瘓,引發二次火災或造成更大事故?！比绻O(shè)計為對人體無害的氣體滅火系統(如 ＦＭ２００、ＩＧ５４１ 等),人員是可以不用撤離的。 因此,為了保證石化企業的安全運行,建議在石油化工企業控制室、機柜間、變配電所設置氣體滅火系統。 (下轉第 ２６ 頁)第 ２ 期 李 洪 等 石油化工企業消防設計中存在的問題分析 ??１９??３. １. ４ 冷卻區的溫度控制塔頂冷卻區的作用是使 ＮＯ２ 得到進一步溶解,使得氧化不完全的 ＤＭＳ 冷凝下來,避免氣相反應的發生。 塔頂溫度過高,ＮＯ２ 的溶解度會降低,反應區上移,ＤＭＳ 進入塔頂,在頂部發生氣相反應,易發生爆炸事故；塔頂溫度過低,ＤＭＳＯ 則易結晶。 因此塔頂冷卻區的溫度控制在 ２０ ~ ３０ ℃為宜[４]。３. ２ 氧與二氧化氮進氣量的控制單純從反應式(１)來看,ＮＯ２ 與 ＤＭＳ 的摩爾比為 １,但是將反應式(１) 與(２) 聯系在一起可以看出,在整個氧化反應過程中,ＮＯ２ 是可以重復多次利用的。 ＮＯ２ 利用的次數與氧化塔效率、生產操作經驗密切相關。 根據某工廠實際生產統計的數據,通過計算可以知道 ＮＯ２ 的重復利用次數一般在 ９ ~１２ 次之間。 因此 ＮＯ２ 的進氣量控制在 ＤＭＳ 進料量(摩爾量)的 ０. ０８ ~ ０. １１ 倍之間為宜。將反應式 (１ ) 與 ( ２ ) 綜合后, 可以得到如下反應:(ＣＨ３ )２ Ｓ ＋１２Ｏ２ＮＯ２→(ＣＨ３ )２ ＳＯ (３)從反應式(３)可以看出,Ｏ２ 與 ＤＭＳ 摩爾比的理論值為 ０. ５。 為了使 ＤＭＳ 盡可能地被氧化為 ＤＭＳＯ,常常采用將 Ｏ２ 過量的方法。 為了探討 Ｏ２ 量對氧化過程的影響,在反應壓力、反應器體積、反應溫度以及 ＤＭＳ 與 ＮＯ２ 的進氣量都一定的前提下,加大 Ｏ２進氣量,同樣采用 Ａｓｐｅｎ Ｐｌｕｓ Ｖ７. ２ 進行模擬計算,得到氧化產物———ＤＭＳＯ 中溶解 ＮＯ２ 的量與 ＮＯ２進氣量的比值見表 ２。表 ２ 氧化塔出塔物料中 ＮＯ２ 的量與 ＮＯ２ 進氣量的比值Ｏ２ 進氣量/ ｋｍｏｌ ３. ６ ５. ４ ７. ２ ９ １０. ８ＮＯ２ 量的比值 ０. ８９ ０. ５９ ０. ４５ ０. ３６ ０. ３從表中可以看出,隨著 Ｏ２ 進氣量的加大,溶解在 ＤＭＳＯ 中的 ＮＯ２ 呈下降趨勢,這是因?yàn)?Ｏ２ 量的增多,加大了氣體的擾動,影響了 ＤＭＳＯ 對 ＮＯ２ 的吸收,那么自然也就影響了 ＤＭＳ 的氧化速度。 根據某工廠實際生產經驗,Ｏ２ 一般過量 ０. １ ~ ０. １５ 倍,因此 Ｏ２ 的進氣量控制在 ＤＭＳ 進料量(摩爾量) 的０. ５５ ~ ０. ５７５ 倍之間為宜。4 結語本文對 ＤＭＳ 氧化生產 ＤＭＳＯ 的氧化方法進行了簡要介紹和總結。 氧化塔加溫區的溫度宜控制在 ５０ ~ ６０ ℃ ,反應區的溫度宜控制為 ４０ ℃ ,亞冷區的溫度宜控制在 ３５ ~ ４０ ℃ ,冷卻區的溫度宜控制在２０ ~ ３０ ℃ 。 ＮＯ２ 的進氣量控制在 ＤＭＳ 進料量(摩爾量)的 ０. ０８ ~ ０. １１ 倍之間為宜；Ｏ２ 的進氣量控制在 ＤＭＳ 進料量(摩爾量) 的 ０. ５５ ~ ０. ５７５ 倍之間為宜。采用液相乳化氧化氮氧化法來氧化 ＤＭＳ 生產ＤＭＳＯ,是一種安全可靠的工業生產方法。參考文獻:[１] 儀志宏,任誠,胡振華. 二甲基亞砜生產技術及市場應用[ Ｊ]. 精細化工中間體,２００３(３):１１ - １２,１８.[２] 深圳市深福源信息咨詢有限公司. 中國二甲基亞砜市場調查與投資前景研究報告(２０１４ 版)[Ｍ]. ２０１４.[３] 任海倫,蔡旺鋒,張向京,辛峰. ＮＯ２ 氧化二甲基硫醚動力學研究[Ｊ]. 化學反應工程與工藝,２００５,２１(５):４５１ - ４５５.[４] 天津市躍進化工廠. 二甲基亞砜的制造[Ｍ]. 天津:天津人民出版社,１９７３.[５] 李紹芬. 反應工程(第二版)[Ｍ]. 北京:化學工業出版社,２０００.[６] 孫蘭義. 化工流程模擬實訓———Ａｓｐｅｎ Ｐｌｕｓ 教程[Ｍ]. 北京:化學工業出版社,２０１３.[７] 羅圣紅. 二甲基亞砜生產裝置中氧化工段安全設計分析[ Ｊ]. 中國石油和化工標準與質量,２０１３(１３):１０８,２１０.收稿日期: ２０１４-０３-０３??????????????????????????????????????????????????????????????????????????????????????????????(上接第 １９ 頁)5 結語石油化工行業是一個相對比較危險的行業,生產過程中的原料、中間成品及成品往往具有易燃、易爆的特性,極易引發火災和爆炸事故。 為了防止火災爆炸的發生,其消防投資也往往比較大。 因此,合理的消防設計不僅能夠節省投資,并且能夠使工廠的安全防護更加可靠。參考文獻:[１] 許敏, 傅維祿, 連承勇. 石油化工企業消防站設置的有關問題探討[Ｊ]. 石油化工設計,２０１０,２７(１):５４ - ５７.[２] 黃曉家, 張瑩. 消火栓給水系統工程設計中爭議問題的討論[Ｊ]. 消防科學與技術, ２００４,２３(５): ４５５ - ４５８.[３] 張寶天, 董振興,孫華. 工業廠區消火栓給水系統設計中常見問題分析[Ｊ]. 現代商貿工業 ,２０１０(６):２９９ - ２３０.[４] 姜文源, 孫慧. 消火栓系統的減壓和給水分區[ Ｊ]. 給排水,２００７,３３ (增刊): ３１７ - ３１９.[５] 李金林, 李金忠. 油庫泡沫消防設計初探[ Ｊ]. 工業用水與廢水, ２００６,３７(１): ９１ - ９３.[６] 孫啟峰, 陸輝. 石油化工工程泡沫滅火系統的消防設計探討[Ｊ]. 消防技術與產品信息,２００１(９): ４４ - ４６.收稿日期: ２０１４-０９-０９??２６?? 化肥設計 ２０１５ 年第 ５３ 卷
