熱電聯產的節能效果分析

文檔作者：黃恒美黃積候滿家愛 文檔來源：廣西柳州化工控股有限公司		點 擊數：	更新時間： 2025年05月12日
下載地址：點擊這里	文件大?。?1.05 MB 共2頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

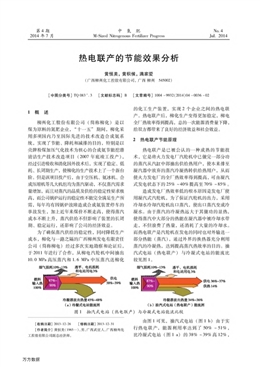

內容預覽 [文件共2頁]

本文件共2頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?.05 MB 共2頁 文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：淺析氣化爐耐火磚的蝕損機理與爐溫操作思路

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

第4期2014年7月中 氮肥M—Sized Nitrogenous Fertilizer ProgressNo．4Jul．20141概述熱電聯產的節能效果分析黃恒美，黃積候，滿家愛(廣西柳州化工控股有限公司，廣西柳州545002)[中圖分類號]TQ 083+．3 [文獻標志碼]B [文章編號]1004—9932(2014)04—0036—02柳州化工股份有限公司(簡稱柳化)是以煤為原料的氮肥企業，“十一五”期間，柳化采用多項國內乃至國際先進的技術改造合成氨系統，實現了節能、降耗和減排的目的，特別是以殼牌粉煤加壓氣化技術為核心的合成氨節能挖潛清潔生產技術改造項目(2007年底竣工投產)，經過引進吸收和消化國外技術后，實現了穩定、低耗、長周期生產，使柳化的生產技術上了一個新臺階。但是該項目投產后，由于空壓機、氨冰機、合成壓縮機等幾大機組均為蒸汽驅動，不僅蒸汽需求量增加，而且對蒸汽的品質及供給的穩定性要求極高，而公司鍋爐運行的穩定性不能完全滿足生產所需，每年均有因鍋爐故障造成合成氨裝置停車的事故發生，加上近年來煤價不斷走高，使得蒸汽成本不斷上升，蒸汽供給不但影響了裝置的長周期、穩定運行，還影響了公司的經濟效益。為了確保蒸汽供給的穩定性，同時降低生產成本，柳化與一路之隔的廣西柳州發電有限責任公司(簡稱柳電)經過多次實地勘察和論證后，于2011年進行了合作，從柳電汽輪機中間抽出10．0 MPa高壓蒸汽和1．6 MPa中壓蒸汽送柳化供電8％-39％冷凝器放出熱量45％-48％(a)冷凝式電站能流圖圖1抽汽式電站的化工生產裝置，實現2個企業之間的熱電聯產。熱電聯產后，柳化生產變得更加穩定，柳電全廠熱效率得到提高，總的一次能源消費量下降，給雙方都帶來了良好的經濟效益和社會效益。2熱電聯產節能原理熱電聯產是已被公認的一種成熟的節能技術，它是將火力發電廠汽輪機中已做完一部分功的蒸汽從汽缸中部抽出供給熱用戶，使本來排至凝汽器中放棄的蒸汽冷凝熱轉供給熱用戶，從而使火力發電廠的全廠熱效率得到提高，可由凝汽式發電狀態下的25％～40％提高至70％～85％。造成發電廠熱效率低的根本原因是發電廠使用凝汽式汽輪機，為了保證汽輪機的出力，采用冷卻水冷卻汽輪機出口蒸汽，使出口蒸汽變成冷凝水。由于蒸汽的冷凝熱遠大于其做功的顯熱，使得蒸汽中大部分的熱能在凝汽器中被冷卻水帶走，不但浪費了熱量，還消耗了大量的冷卻水。而熱電聯產是汽輪機在發電的同時也對外輸送一部分熱能(蒸汽)．通過外界的換熱器充分利用蒸汽的冷凝熱，達到提高蒸汽熱效率的目的。抽汽式電站(熱電聯產)與冷凝式電站的能流比較見圖1。煙氣損耗10％～13％ 透平、電機損耗燃料輸入熱100％供電36％一37％供熱14％冷凝器放出熱量34％一36％(b)抽汽式電站(熱電聯產)能流圖(熱電聯產)與冷凝式電站能流比較篙熙當一26 [作者簡介]黃恒美( j篇緊1…2-311965 )，男，廣西武宣人，廣西柳州化州。。行熱巷裂Z巍。tO揣T,囂i羅品：蔓篙 4l J羝￥乜w。／ ’日匕 1w¨千也’。。……“’工控股有限公司副總經濟師。 比冷凝式電站(圖1 a)的38％～39％高12％，萬方數據第4期 黃恒美等：熱電聯產的節能效果分析 ·37·同時抽汽式電站冷凝器放出的熱量(34％～36％)比冷凝式電站冷凝器放出的熱量(45％～48％)低，相應地減少了冷卻水用量。熱電聯產的熱效率與熱電比(熱電比是指統計期內工廠供熱量與供電量之比)有關，熱電比越高，熱效率就越高。3熱電聯產實施條件柳化有5臺循環流化床鍋爐：蒸汽壓力10．0 MPa、溫度540 oC的高壓鍋爐有3臺，2臺產能為130 t／h，1臺為90 t／h；蒸汽壓力3．8 MPa、溫度450 oC的中壓鍋爐有2臺，產能均為75 t／h。受后工序生產負荷變化的影響，正常情況下須開2臺高壓鍋爐和1臺中壓鍋爐，高壓鍋爐及中壓鍋爐均各有1臺備用。如此運行模式是因?yàn)殚_2臺高壓鍋爐蒸汽量不能滿足生產所需，必須再開1臺中壓鍋爐。但增開1臺中壓鍋爐蒸汽又過剩，時有放空，造成不必要的浪費。另外，配套的5臺鍋爐與柳電大容量、高參數的燃煤鍋爐相比，其能源利用效率及供汽的穩定性尚有一定的差距。柳電現有2臺670 t／h鍋爐，蒸汽壓力13．7MPa、溫度540 oC，配套2臺220 MW的發電機組，總裝機容量440 MW，按年運行330 d計，年理論發電量應為35 X 108 kW·h，但受電網調控影響，年實際發電量只有26 X 108 kW·h左右，不到裝機容量的75％，產能未得到最大限度地發揮。而配套的2臺發電機組原為凝汽式發電機組，大量熱能被冷卻水帶走，總的熱效率約為35％，與熱電聯產機組相比，熱利用率偏低約15％，造成一次能源消耗高、資源利用率低。從柳電近年來發電機組的運行情況看，機組運行穩定，鍋爐產汽量高，操作彈性大，噸汽標煤耗比柳化鍋爐低11％。實行熱電聯產后，可以根據供電和供熱調節鍋爐負荷，加上柳電至柳化輸送距離短，熱損失小，這些都為兩企業的熱電聯產創造了有利條件。實行熱電聯產后，柳化將是柳電最大也是最穩定的熱用戶，除此之外，柳電還可向附近的柳鋼和柳北工業園區供汽，形成區域性集中供熱，關掉一批能耗較高的燃煤小鍋爐，達到資源共享、節約能源的目的。4熱電聯產的實施及效果熱電聯產的重點是把柳電的凝汽式汽輪機改造成抽汽凝汽式汽輪機，然后從柳電的供汽裝置鋪設供汽管道到柳化生產用汽裝置蒸汽管網，最近距離為1 km，設計鋪設直徑250 nlnl(10．0MPa)和425 nlnl(1．6 MPa)2條蒸汽管道，其中10．0 MPa蒸汽管道按溫度540 oC、流量220t／h設計，1．60 MPa蒸汽管道按溫度300 oC、流量90 t／h設計。2010年底柳電對2臺機組進行供熱改造，2011年初完成改造工作；2011年5月中旬完成供汽管道鋪設。2011年5月28日，柳電開始向柳化供汽，柳化停運1臺130 t／h高壓鍋爐和1臺75 t／h中壓鍋爐，標志著雙方熱電聯產取得成功。同年6月和11月，柳電又成功地向柳鋼和柳北區白露工業園內的重慶啤酒集團柳州啤酒有限責任公司供汽，標志著柳電與周邊用熱企業熱電聯產取得重大進展。從1 a多的運行情況看，在柳化不開鍋爐的情況下，柳電完全有能力為柳化提供生產所需壓力等級的蒸汽，但考慮到10．0 MPa高壓蒸汽是供給空壓機、氨冰機、合成離心壓縮機等大型機組使用的，對壓力和流量的穩定要求很高，若一旦柳電發生故障不能供汽，將造成柳化整個生產系統因無蒸汽而全部停產，所以柳化仍保留了1臺高壓鍋爐運行，確保在柳電發生設備故障的情況下柳化不至于大面積停產。截至2013年底，熱電聯產已實施30個月，柳化共從柳電購買蒸汽4 202 kt，由于柳化配套鍋爐噸蒸汽標煤耗為135 kg，而柳電鍋爐噸蒸汽標煤耗僅120 kg，以此計算，至2013年底，柳化與柳電實行熱電聯產后共節約標煤4202 X(135—120)÷1000=63．03 kt，按柳化所用燃料煤平均熱值18 840kJ／kg(4 500 kcal／kg)計算，相當于年節約燃料煤實物39．2 kt，累計節約燃料煤實物98．05kt；按燃料煤中硫含量1．2％、燃料煤中硫轉化為SO，的轉化率為85％計算，年減少SO，排放800 t，累計減少SO，排放2 000 t，總體取得了較好的節能效果和社會效益。5結語實踐證明，熱電聯產是提高能源利用率、節約能源的有效途徑，在工業比較集中、生產用汽較多的地區，由于工業用汽量比較穩定，利用小時數高，熱電聯產具有顯著的經濟效益和社會效益，是企業合作走向雙贏的可行之路。
