變頻調速裝置在風機上的節能效果分析

文檔作者：李躍寧文檔來源：甘肅劉化<集團>有限責任公司</集團>		點 擊數：	更新時間： 2025年04月23日
下載地址：點擊這里	文件大小： 131.33 KB 共2頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

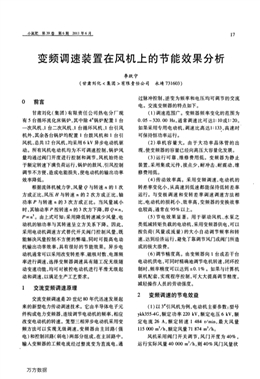

內容預覽 [文件共2頁]

本文件共2頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?31.33 KB 共2頁文件格式：PDF 下載點數：1 點（VIP會員免費）

下一篇： YSKF2-16螺桿制冷壓縮機制冷效果差的原因…

上一篇：基于EMCCD的AOTF成像光譜儀噪聲分析與信…

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

爿k 又0 前言頻調速裝置在風機上的節能 效果分析李躍寧(甘肅劉化<集團>有限責任公司 永靖731603)甘肅劉化(集團)有限責任公司熱電分廠現有5臺循環流化床鍋爐，其中除4。鍋爐配置1臺一次風機、1臺二次風機、1臺循環風機、1臺引風機外，其余各臺鍋爐均配置1臺鼓風機和1臺引風機，總共12臺風機，均采用6 kV異步電動機驅動。所有風機電動機均為不可調速控制，鍋爐風量均通過閥門開度進行控制和調節，風機始終處于額定轉速下滿負荷運行，鍋爐的鼓風、引風控制調節不方便，造成電能損失，使電動機的輸出功率效率降低。根據流體機械力學，風量q與轉速n的1次方成正比，風壓日與轉速n的2次方成正比，軸功率P與轉速凡的3次方成正比。當風量減小時，其軸動率P按轉速n的3次方下降，即q。cn，Pocl7,3。由上式可知：采用降低轉速減少風量，電動機的軸功率與其轉速呈立方關系下降。因此，采用電動機調速方式替代開關閥門控制風量，既能解決風量控制不方便的弊端，同時可提高電動機輸出功率效率，具有很好的節能效果。異步電動機通常可以采用改變轉差率、磁極對數、電源頻率進行調速，選擇變頻器調速具有隨工況無級隨動變速功能，均可對被控電動機進行平滑無級起動和調速，以滿足生產工藝要求。1 交流變頻調速原理交流變頻調速是20世紀80年代迅速發展起來的新型電力傳動調速技術。它由半導體電子元件構成電力變頻器，連續調節電動機的頻率，相應改變電動機的轉速?；\型三相異步電動機采用變頻方法可以實現無級調速，變頻器由主回路(強電)和控制回路(弱電)兩部分組成，在主回路中，輸入變頻器的工頻電流經過整流變?yōu)橹绷麟?，?7過脈沖控制，逆變?yōu)轭l率和電壓均可調節的交流電。交流變頻器的特點如下。(1)調速范圍廣。變頻器頻率變化的范圍為0．05～320．00 Hz，通常調速比可達l：10或1：20。如果采用專用電動機，調速比高達l：133，高速時可保持恒功率運行。(2)單機容量大。由于大功率晶體管的出現，使變頻器的容量已經向高壓大容量化發展。(3)運行可靠、維修費用低。變頻器為靜止裝置，采用集成元件，接點少，耐沖擊、耐震動，維修費用低。(4)傳動效率高。采用變頻調速，電動機的轉差率變化小，從高速到低速都能保持低轉差率運行。與變極調速和變轉差率調速調速方法相比，電動機的損耗小、效率高，變頻器的變換效率也較高，通常在95％以上。(5)節電效果顯著。用于驅動風機、水泵之類低減轉矩負載的電動機，采用變頻器供電，可以按負荷(風量或流量)的大小自動調節頻率和轉速，達到經濟運行，避免了靠調節風門或閥門所造成的極大浪費。(6)調節精度高。由變頻器向1臺或若干臺電動機供電，可同時精確地調節電機轉速，閉環控制時，頻率精度可以達到±0．1％。如果與計算機聯機配套，實現程序控制，可大大提高調節精度，減輕操作人員的勞動強度。2 變頻調速的節電效益(1)以34引風機為例，電動機主要參數：型號ykk355-4G，額定功率220 kV，額定電壓6 kV，額定電流26 A，額定轉速1 484 r／min，最大風量115 000 m3／h，額定風量71 874 m3／h。風機采用閥門開關調節，風門開度為40％。運行實際風量40 000 m3／h，則40％風門風量狀萬方數據18，造氣蒸汽系統溫度波動原因及解決辦法0 前言趙杰豐(山西天脊中化高平化工有限公司晉城048400)山西天脊中化高平化工有限公司造氣裝置分為I和Ⅱ系列。為節能降耗、降低成本，2010年3月對I系列進行改造，將原先的稅650 mm造氣爐改為視650 mm／巾2 800 mm錐形造氣爐，夾套壓力由0．2 MPa提高至1．3 MPa，因?yàn)閴毫Φ燃壐淖?，所以對整個蒸汽系統也進行相應改造。在改造后的運行過程中，發現入爐蒸汽溫度波動較大(140～200℃)，極大地影響了造氣爐爐況的穩定，不利于降低消耗。1 造氣蒸汽系統介紹造氣裝置所用蒸汽有2個來源，分別為外供低壓過熱蒸汽(0．6 MPa，250 oC)以及自產蒸汽(0．2 MPa，120℃)。改造前，自產蒸汽為0．1 MPa的過熱蒸汽，其來源為造氣爐夾套和余熱回收器飽和段，經余熱回收器過熱段過熱后進蒸汽緩沖罐供造氣爐使用。改造后，自產蒸汽因壓力等級不同，分為2個部分：①余熱回收器所產的0．1 MPa，110℃的飽和蒸汽；②改造之后的造氣爐所產的1．3 MPa，195't3的飽和蒸汽，該蒸汽經減壓閥減壓后進入外管網0．6 MPa的蒸汽系統，供造氣裝置使用。改造前、后造氣裝置蒸汽系統流程見圖1和圖2。2 原因分析根據改造后蒸汽系統流程、管道走向及環境因素，影響入爐蒸汽溫度的因素主要原因如下。(1)夾套自產蒸汽對蒸汽系統的影響。通過流程分析，造氣I系列所用蒸汽為外供蒸汽、夾套自產蒸汽和余熱回收器自產蒸汽。蒸汽系統工藝參數見表1。表1蒸汽系統工藝參數夾套自產蒸汽經減壓閥減壓后，進入外供蒸汽管網(0．6 MPa)，供I系列造氣爐使用，而余熱回收器自產蒸汽進入吹風氣裝置低壓蒸汽過熱器過熱后，進入蒸汽緩沖罐，供造氣爐使用。根據Clapeylon方程計算，減壓后的0．6 MPa飽和蒸汽溫度為160℃。經過統計、歸納系統運行數據后發現：在系統負荷(I系列開爐臺數)發生變化時，入爐蒸汽溫度隨之發生波動；系統負荷穩定、開爐臺數比較穩定時，入爐蒸汽的溫度波動較小。經過觀察，進入I系列蒸汽緩沖罐的外供蒸汽溫度變化較大，而自產蒸汽經過熱后溫度變化不大，為了觀察外供q驢、瘳、西卜矗爭q爭《礦諺電爭q礦諺痧《廬、驢、驢叫穸、痧諺捌礦、驢、露卜驢q礦妒喇礦、驢、電爭電礦1驢、驢，驢，驢驢叫壚、疹、廖坳驢卅礦妒《驢諺'《夕、勿捌分12爭態時，對應調速電機轉速應為826 r／rain。(2)節電效益計算。如果由閥門開關調節改為變頻調速調節，電機運行電流每降1 A，則節省有功功率1．038 kW；按年生產330 d、工業用電0．5衫(kW·h)計，年節電效益4 110．48元。3 結語依據以上的分析及恒通公司熱電廠鍋爐鼓風機、引風機實際運行情況、風量控制要求，選擇交流變頻器技術，對熱電廠12臺風機電動機進行變頻調速改造，達到工藝風量控制要求，節電明顯?；どa(chǎn)中電動機驅動的風機、水泵很多，工藝控制調節多采用調節閥門開度完成，很大程度上存在控制不方便、電機效率低的弊端，采用交流變頻技術可解決此問題，有很好的推廣價值。(收稿日期2010．12-25)萬方數據</集團>
