国产在线一区二区三区九色,国内学生情侣自拍愉拍,狠狠躁日日躁夜夜躁2022麻豆,欧美日韩亚洲国内综合网国产精品,最新亚洲无码专区,无限资源欧美男人天堂,2020年无码专区

<dfn id="a77to"></dfn>

會員中心
加入VIP
微信

客服微信網(wǎng)站公眾號

　煤礦　化工　建筑
　機(jī)械　電力　冶金
　消防　交通　特種

　論壇　活動　視頻
　問答　投稿　 MSDS
　簽到　超市　招聘

導(dǎo)航：安全管理網(wǎng)>> 安全論文>> 冶金安全論文>>正文

電解鋁工藝中鈉冰晶石電解體系的影響因素

文檔作者：楊運(yùn)川文檔來源：貴陽鋁鎂設(shè)計研究院		點擊數(shù)：	更新時間： 2025年05月13日
下載地址：點擊這里	文件大?。?128.29 KB 共3頁	文檔格式： PDF	下載點數(shù)： 1 點（VIP免費(fèi)）

內(nèi)容預(yù)覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預(yù)覽效果可能會出現(xiàn)部分文字亂碼（如口口口）、內(nèi)容顯示不全等問題，下載是正常的。

	文件大?。?28.29 KB 共3頁文件格式：PDF 下載點數(shù)：1 點（VIP會員免費(fèi)）

上一篇：復(fù)雜難選鉛鋅銀多金屬氧化礦選礦工藝研究

文本預(yù)覽

僅提取頁面文字內(nèi)容，供快速閱讀使用。

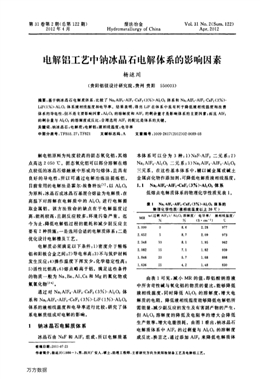

第31卷第2期(總第122期)
2012年4月
濕法冶金
Hydrometallurgy of China
V01．31 No．2(Sum．122)
Apr．2012
電解鋁工藝中鈉冰晶石電解體系的影響因素
楊運(yùn)川
(貴陽鋁鎂設(shè)計研究院，貴州貴陽550003)
摘要：基于鈉冰晶石電解質(zhì)體系，比較了NasAIF6一A1Fs—CaF2(3％)一Ak03體系和Na。AIF。一AIF3一CaFz(3％)一
LiF(1％)一AI：O。體系液相線溫度和電導(dǎo)率。結(jié)果表明：得出LiF在體系中雖有利于降低液相線溫度和改善
體系的導(dǎo)電性．但不是主要影響閑紊。Al。0s的溶解度和AIF。的剩余量才是影響體系的主要因素；而且AlF3
的剩余量與Al。03的溶解度成反比，合理選用AlF3的配比是體系的關(guān)鍵。
關(guān)鍵詞：鈉冰晶石}電解質(zhì)；電解鋁；液相線溫度；電導(dǎo)率
中圖分類號：TF803．27；TF82l 文獻(xiàn)標(biāo)志碼：A 文章編號：1009—2fil7(2012)02—0089—03
解電鋁原料為純度較高的固態(tài)氧化鋁，其熔
點高達(dá)2 050℃。固態(tài)氧化鋁可以部分溶解在熔
點較低的冰品石熔融液中形成均勻熔體，且具有
良好的導(dǎo)電性，所以可通過電解冶煉法提煉鋁。
目前常用的電解法是霍爾一埃魯特法[】]，以Al：0。
為原料，冰晶石或冰晶石基混合熔鹽為電解質(zhì)，在
高溫下對溶解在電解質(zhì)中的Al：0。進(jìn)行電解提
取金屬鋁。該方法致命的缺點在于電解溫度過
高，能耗較高，且副反應(yīng)較多，環(huán)境污染嚴(yán)重。迄
今為止，降低電解鋁過程的能耗和減少副反應(yīng)主
要有2種措施：一是選用合適的電解質(zhì)體系；二是
優(yōu)化設(shè)計電解槽及T藝。
電解質(zhì)必須滿足以下條件：1)密度介于精煉
鋁和陽極合金之間；2)導(dǎo)電率高；3)不與筑爐材料
發(fā)生反應(yīng)；4)操作溫度下?lián)]發(fā)少，化學(xué)穩(wěn)定性高；
5)活性比鋁高；6)熔點略高于鋁。滿足這些條件
的物質(zhì)一般為Na、Ba、AI、Ca和Mg的氟化物或
氟氯化物比1]。
通過對Na3A1F6一AIF3一CaF2(3％)一A1203體
系和Na。AIF。一AIF3一CaF2(3％)一LiF(1％)一A1203
體系的液相線溫度和電導(dǎo)率進(jìn)行比較，研究了體
系電解質(zhì)組成對電解的影響。
1 鈉冰晶石電解質(zhì)體系
冰晶石由NaF和AlF3組成，所以電解質(zhì)基
本體系可以分為3種：1)NaF_A1F3二元系；2)
Na3AIF6一Al 203二元系；3)Na3AIF6一AIF3一A1203
三元系。在這些基本體系中，輔以堿金屬或堿土
金屬鹵化物作添加劑，可降低電解質(zhì)液相線溫度。
1．1 Na3AIF‘一AIF3-CaF2(3％)-A1203體系
低熔點電解質(zhì)體系的物理化學(xué)性質(zhì)見表l。
表1 Na，AIF‘-AIB—CaF2(3％)一A1203體系的
物理化學(xué)性質(zhì)(液相線溫度以上20℃)
MR“過訾咿D(zhuǎn)M“03舅解度7(￡祭)液相訾剮
由表1可見，減小MR的值，即鋁酸鈉溶液
中所含苛性堿與氧化鋁的物質(zhì)的量比，能夠降低
液相線溫度，同時降低Alz 03的溶解度，增大電
解質(zhì)的電阻。降低液相線溫度能夠降低電解鋁所
需能量，減少副反應(yīng)的發(fā)生及有害副產(chǎn)物的產(chǎn)生，
但AI。0。溶解度的降低及電阻率的增大會降低
生產(chǎn)效率，增大電能損耗。由圖1看出，鈉冰晶石
電解質(zhì)體系中A1F。的過剩量與Al。0。的溶解度
成反比，換言之，通過添加AlF3來降低電解質(zhì)體
收稿日期：2011一07—23
作者簡介：楊運(yùn)川(1986一)，男，四川廣安人，碩士，助理工程師，主要研究方向為炭陽極制備工藝及電解鋁工藝。
萬方數(shù)據(jù)
·90· 濕法冶金2012年4月
系的液相線溫度可使Alz03溶解量大幅度下降。
圈1 AlF，過剩量和A12傷溶解度的關(guān)系
1．2 N碼hlF．-A眠-∞：(3％)-UF(1％)·A12Q體系
Na，AIF。一AlF3-CaF2·LiF_A120。電解質(zhì)體系
液相線溫度經(jīng)驗公式[5]為
t---1 011+0．14w(AIF。)一
0．072w2。5(AIF3)+O．0051w3(A1F3)一
10w(LiF)+0．736wl‘3(LiF)+
0．063(訓(xùn)(AIF3)·鉀(LiF))1’1—
3．19w(CaF2)+0．03∥(CaF2)+
0．27(甜(AIF3)·w(CaF2))“7—
12．2w(A1203)+4．75w1‘2(A120。)， (1)
式中：t為液相線溫度，℃，計算有效范圍800～
1 011℃；銣。為組分的質(zhì)量分?jǐn)?shù)，％。
對照表1所給成分，考察上述電解質(zhì)體系中
添加1％LiF對電解質(zhì)體系液相線的影響，按式1
計算，結(jié)果見表2。式(1)中，電解質(zhì)體系的液相
線溫度主要由A1F。的過剩量和Al。0。的溶解度
共同決定，電解質(zhì)體系中LiF和CaFz質(zhì)量分?jǐn)?shù)
對液相線溫度也有影響。
裹2 N如AIF6-AIB-caFz(3％)-LiF(1％)·Ah03體系的
物理化學(xué)性質(zhì)(液相線溫度以上20℃)
“過剩AIF3)／ A1203 w(CsF2)／w(1。iF)／ 電導(dǎo)率／ 液相線
％ 溶解度／％ ％ ％ (s·鋤一1)溫度／℃
線性回歸方程
Ink=1．977—0．0200w(A1203)一
0．0131w(AIF3)一0．0060w(CaF2)一
0．0106w(MgF2)一0．0019w(KF)+
0．0121w(LiF)一1204．3／T， (2)
式中：正為電導(dǎo)率，S／era；T為液相線溫度，K，范
圍從液相線溫度至1 090℃；硼n為組分的質(zhì)量分
數(shù)，％。因叫(MgF：)的取值范圍為0～14％，
w(KF)的取值范圍為0～15％，所以，硼(MgF：)
和謝(KF)可以取值0。計算結(jié)果見表2。根據(jù)式
(2)，影響電解質(zhì)體系電導(dǎo)率的最主要因素是液相
線溫度，而液相線溫度又是由硼(Al：O。)和
w(A1F。)共同決定，其余的依次為∞(LiF)>
鋤(MgF2)>們(CaF2)>∞(KF)。這些物質(zhì)中只
有LiF的摻入對體系導(dǎo)電性有利。
比較表l和表2中電解質(zhì)體系的液相線溫度
和電導(dǎo)率(圖2，3)可以看出：LiF的添加在一定程
度上降低了鈉冰晶石電解質(zhì)體系的液相線溫度；
但隨著AIF。過剩量的增大，LiF降低電解質(zhì)體系
液相線溫度的作用越來越小。說明LiF的加入對
降低電解質(zhì)體系液相線溫度方面影響不大，但卻
改善了體系的電導(dǎo)率。
990
p 950
越
要9lo
翼
攥870
830
0 1 2 3 4 5
“LiF)甩
圍2 uF的添加對電解質(zhì)體系液相線溫度的影響
產(chǎn)
。目
?
巴
蔣
刪
咖
Hive§等在試驗基礎(chǔ)上提出了Na3AIF。一
圖3啊的添加對電解質(zhì)體系電導(dǎo)率的影響
AlF3一CaF2一MgF。一LiF-KF—Al。O。體系電導(dǎo)率的
O
5
O
5
O
5
O
5
9
8
B
7
7
6
6
5
芒塒譬辮g．o．Iv
萬方數(shù)據(jù)
第31卷第2期楊運(yùn)川：電解鋁工藝中鈉冰晶石電解體系的影響因素·91·
2 結(jié)論
Na3．AlF6一AIF3一CaF20(3％)-A120。體系和
Na，,AlE5一AlF3-CaFz(3％)-LiF(1％)一A1203體系的
液相線溫度主要受Al。Q和～F3的影響，LiF的
影響不是主要的；影響體系電導(dǎo)率的因素主要是
Al：Q和～F3，而LiF的加入增大了體系電導(dǎo)率。
合理確定AIF。和LiF的摻入量有利于改善
電解質(zhì)的電解效果。
參考文獻(xiàn)：
DI Grjotheim K．鋁電解：霍爾一埃魯特法[J]．《輕金屬》編輯部
譯。輕金屬．1978(5)：46 53
E23顫非亞．三層液電解精煉法生產(chǎn)精鋁口]．鋁鎂通訊，2003
(2)149 51．
[33 Thoastad J．Alternative Electrolyte Compositions for Alu·
mlnium Electrolysis[J]．Trans Inst Mira Metall：Sect CI
Miliner ProcessExtrMetall．2005。114(3)：188．
[4]Orjotheim K．Krande H．Physico-chemicM Properties of
Lowmehing Baths in Aluminium ElearolysisD]．Metallur—
gy，1985，39(6)j510—513．
[5]weiChen-iuan，Lai Yan-qing，Li Jie，et al,LiquidusTemperatures
ol‘System Na3AIF6一KJAIF6--AIF3 for Aluminum Electrolysis
at Lower Temperature[J]．Chemical Research in
ChineseUniversities，2011，27(6)：1019-1022．
Effect Factors of Sodium-cryolite Electrolysis System in Electiolytic Aluminum Process
YANG Yun-chuan
(Guiyang Aluminium—Magnesium Design&amp;amp;Research Institute．Guiyang 550003．China)
Abstract：Based 013．sodium-cryolite electrolyte system，hquidus temperature and conductivity of
Na3AIF6-A1F3·-CaF2(3％)一A1203 and Na3．AIF6,-A1F3-CaF2(3％)一LiF(1％)一A1203 system are compared．
The main effect[actors of the systems are solubihty of A12 03 and remaining amount of AIF3．The
remaining amount of AIF3 is inversely proportional to solubility of A12 03．Adding LiF can reduce the
liquidus temperature and improve electrical【conductivity Of the systems，so selecting the ratio of A1F3
legifimatdy is most important to the systems,．
Key words：sodium—cryolite；eleetrolytetliquidus temperature；dectrical-conductivity

網(wǎng)友評論 more

冶金安全論文最新內(nèi)容

05-13

電解鋁工藝中鈉冰晶石…

05-13

復(fù)雜難選鉛鋅銀多金屬…

05-13

鈷酸鋰廢舊電池正極材…

05-13

酒鋼7號高爐爐底封板…

05-13

鋁電解槽焙燒與啟動過…

05-13

某選銅尾礦脫泥設(shè)備研…

05-13

銅鋅廢渣浸出過程中除…

05-13

用強(qiáng)酸性陽離子交換樹…

冶金安全論文熱點內(nèi)容

6629

高風(fēng)溫對高爐強(qiáng)化冶…

6503

軋鋼企業(yè)作業(yè)場所職…

5901

落實企業(yè)安全生產(chǎn)主…

5829

冶金行業(yè)現(xiàn)代安全管…

4766

淺談企業(yè)現(xiàn)場管理與…

4064

冶金企業(yè)鐵路運(yùn)輸安…

3807

煉鋼廠工傷事故統(tǒng)計…

3558

淺談高爐出鐵口用炮…

相關(guān)內(nèi)容

淀粉廢水資源化工程改造技術(shù)

復(fù)雜難選鉛鋅銀多金屬氧化…

共存NH4﹢對雞蛋殼從廢水…

鈷酸鋰廢舊電池正極材料回…

甲醛肟分光光度法測定鈾水…

創(chuàng)想安科網(wǎng)站簡介會員服務(wù)廣告服務(wù)業(yè)務(wù)合作提交需求會員中心在線投稿版權(quán)聲明友情鏈接聯(lián)系我們

宁津县| 古田县| 邢台县| 武强县| 北票市| 宜春市| 晋州市| 尚志市| 新营市| 陕西省| 孟州市| 福州市| 苍梧县| 措美县| 宁明县| 多伦县| 华亭县| 东台市| 普定县| 永城市| 萝北县| 清丰县| 密山市| 繁峙县| 姚安县| 将乐县| 河西区| 时尚| 陇西县| 正镶白旗| 姚安县| 松桃| 兴国县| 施甸县| 廊坊市| 荆州市| 广灵县| 英吉沙县| 上栗县| 北安市| 安西县|
