淺析CMF的影響因素與消除對策

文檔作者：盛蔚張宏斌文檔來源：錦西天然氣化工有限責任公司		點擊數：	更新時間： 2025年05月12日
下載地址：點擊這里	文件大?。?190.21 KB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

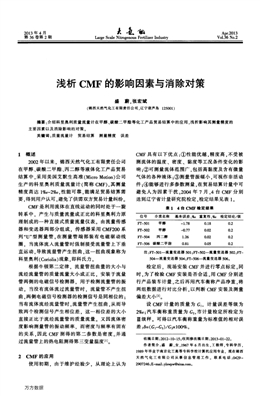

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?90.21 KB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：水溫對反滲透裝置運行的影響及對策措施

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

2013年4月第36卷第2期史怠儆Large SoMe Nitrogenous Fertilizer IndustryApr．2013V01．36 No．2淺析CMF的影響因素與消除對策盛蔚．張宏斌(錦西天然氣化工有限責任公司，遼寧葫蘆島125001)摘要：介紹科里奧利質量流量計在甲醇、碳酸二甲酯等化工產品貿易結算中的應用，淺析影響其測量精度的主要因素以及消除影響的對策。關鍵詞：質量流量計貿易結算測量精度誤差1概述2002年以來．錦西天然氣化工有限責任公司在甲醇、碳酸二甲酯、丙二醇等液體化工產品貿易結算中．采用美國艾默生高準(Micro Motion)公司生產的科里奧利質量流量計(簡稱CMF)。其測量精度高達1％o。2％o。性能可靠．能滿足貿易結算需要。得到用戶認可，避免了供需雙方貿易計量糾紛。CMF是利用流體在直線運動的同時處于一旋轉系中．產生與質量流量成正比的科里奧利力原理制成的一種直接式質量流量儀表。由流量傳感器和變送器兩部分組成．傳感器采用CMF200系列“U”型測量管。在測量管端部裝有電磁驅動線圈．當流體流人流量管時強制接受流量管上下垂直運動。導致流量管產生扭曲。這一扭曲現象稱為科里奧利(Cofiolis)現象，即科氏力。根據牛頓第二定律．流量管扭曲量的大小與流經流量管的質量流量大小成正比．安裝于流量管兩側的電磁信號檢測器．用于檢測流量管的振動。當沒有流體流過流量管時．流量管不產生扭曲，兩側電磁信號檢測器的檢測信號是同相位的：當有流體流經流量管時．流量管產生扭曲．從而導致兩個檢測信號產生相位差．這一相位差的大小直接正比于流經流量管的質量流量。又因流體密度影響測量管的振動頻率．而密度與頻率有固有的關系。因此CMF測得的第二參數是密度。并通過流量管上的熱電阻測得第三變量溫度[¨。2 CMF的應用使用初期，由于維護經驗少，從理論上認為CMF具有以下優點：①性能優越，精度高。不受被測流體的溫度、密度、黏度等工況條件變化的影響；②可測量流體范圍廣。包括高黏度及含有微量氣體的各種液體；③測量管振幅小，可視作非活動件；④能夠進行多參數測量。在貿易結算計量中可避免人為因素干擾。2004年7月。4臺CMF分別送到遼寧省計量研究院檢定，檢定結果見表1。表1 4臺CMF檢定結果位號 介質名稱 基本誤差，‰重復性，‰檢定結論／級注：兀'-501一流量變送器501；兀'_502一流量變送器502；n’-504一流量變送器504；F’r-506一流量變送器506。檢定后，現場安裝CMF并進行零點標定。同時。為了檢驗CMF安裝是否合適，用CMF分別進行產品裝車計量，之后再用汽車衡稱產品凈重．將兩組數據進行對比分析．以判斷CMF安裝及測量偏差大小[21。設CMF計量的質量為G，，計量誤差等級為2％o；汽車衡稱重質量為G：，市計量檢定所檢定為Ⅲ級秤?？傻靡云嚭夥Q重量為標準值的相對誤差：＆(G1一G2)／G2x100％。收稿日期：2012—10-15；收到修改稿日期：2013-01—22。作者簡介：盛蔚，女，1967年6月出生，工程師，?？茖W歷，1989年畢業于南京化工高等?？茖W校計算機應用專業．現在錦西天然氣化工有限公司從事信息管理工作。聯系電話：0429—2907246；E-mail：ylswpw@sina．com。萬方數據第2期 盛蔚等．淺析CMF的影響因素與消除對策 143如果8數值大于CMF與汽車衡兩者的均方根誤差，就說明CMF計量超差。按上述方案，每臺CFM分別進行2次裝車計量與汽車衡稱重對比．結果見表2。表2每臺CFM 2次裝車計量與汽車衡稱重對比從表2中的數據可認為CMF的測量精度較高，裝車客戶較為滿意。2004年11月，為防止介質結晶．碳酸二甲酯和丙二醇的裝車管線加蒸汽伴熱．為此對FT一504／506進行再次與汽車衡稱重對比，結果見表3。表3管線加蒸汽伴熱后裝車計量與汽車衡稱重對比從表3對比結果看．計量碳酸二甲酯的CMF嚴重超差；丙二醇的計量雖未超差，但與上次對比結果相比偏差也在增大。查找原因。發現管道蒸汽伴熱造成流體在剛裝車時．與CMF零點標定的介質溫度相差太大．儀表顯示的流體溫度高達90～108℃。尤其是碳酸二甲酯沸點低，有汽化現象，且操作流量波動大(8～17t／h)．影響流量計的測量精度。3影響CMF測量的因素隨著幾年來的應用．發現被測介質物理參量的變化．對CMF測量精度是有一定影響的。雖然影響較小。但在貿易結算中卻不能被忽視。3．1流體壓力變化的影響操作壓力變化影響測量管剛性變化．破壞測量管不對稱的原零點偏置。有實驗證明，流量計的實際工作壓力每升高0．1 MPa．就會產生一1．2‰一1．7％o的附加誤差。即當工作壓力高于檢定壓力時．每高出0．1 MPa流量計會產生約為一1．5％o的附加誤差。而當工作壓力低于檢定壓力時。每低0．1MPa流量計會產生約為+1．5％o的附加誤差。因此，被測流體壓力不應超過規定工作壓力．尤其是檢定時的壓力。雖然儀表常數變動和零漂很小，但是操作壓力與校準時壓力相差較大時．對于高精確度儀表影響值還是不能忽視的。小Vl徑儀表壁厚管徑比大，影響小；大口徑儀表壁厚管徑比小，影響大。3．2流體溫度變化的影響當溫度變化時，產生的熱膨脹(或收縮)力將作用到流量傳感器，影響測量管剛性變化。這種剛性變化與溫度變化成一定的函數關系．因此可以修正。它通過流量計內置的Ptl00檢測溫度．流量計自行補償溫度變化對測量管的剛性影響。但操作溫度相對儀表調零時的溫度相差較大時．必須考慮流量計測量管的幾何結構的不完全對稱對儀表零點穩定性的影響。3．3環境振動影響從CMF的工作原理和結構上看．CMF對外界振動干擾較為敏感．其安裝必須與振動隔離．應預防振動頻率與CMF的工作頻率或諧波頻率相同。3．4管道安裝應力影響若連接流量傳感器管道中心未對準(或不平行)。管道應力會形成壓力、拉力或剪切力作用到CMF測量管上。引起測量管的不對稱性。導致零點變動。CMF安裝好后必須調零以消除或減小這一影響。若管道嚴重未對準，有可能無法調至零位。3．5汽液兩相的影響CMF可以測量含有微量氣體的各種液體．但從上述碳酸二甲酯的計量數據來看．汽液兩相對其有一定的影響，這是不能被忽視的。4消除影響因素的對策4．1正確安裝CMF1)傳感器安裝應遠離大電動機．要避免將傳感器安裝在大的干擾電磁場附近。2)測量液體的傳感器要保證液體滿管。以便能降低密度變化對測量精確度的影響。為不使傳感器內部聚集氣體．將傳感器安裝在管道系統的最低點。3)為避免傳感器安裝時過大的機械應力對質量流量計的影響．出現不可接受的零點漂移，傳感器應由管線系統加以支撐及固定．其法蘭與管道萬方數據144 Z冱镅 2013年第36卷法蘭同心。避免壓縮、彎曲或扭曲；管道支撐物盡可能靠近人口與出口法蘭．這些支撐物應附著在共同的結構物上。4．2適當?shù)男⌒盘柷谐⌒盘柷谐窍艿勒駝?、安裝應力等干擾因素造成的．在流體靜止時有瞬間的小流量。會影響儀表計量的準確度。值得注意的是小信號切除應在零點標定之前．否則進行的零點標定不是真實的零點。信號切除大小一般為滿量程的0．5％．最大不超過1％。4．3在線進行零點標定盡量在操作工況下進行零點標定．使用中應注意操作工況變動或環境條件改變．如果操作工況大幅度變化時需作零點調整以消除漂移。正確的零點標定方式：首先流量計送電并預熱10min。讓儀表在50％流量上運行10～20min．排除管道中的氣體．使測量管充滿被測流體．當流速及流體密度穩定后，先關閉下游閥，再關閉上游閥，靜止片刻．進行零點標定。4．4流量范圍選擇質量流量計的量程應選在額定流量內．盡可能不使用最大流量范圍。另外，根據高準公司提供的流量精度指標：精度=基本精度+零點穩定性／操作流量．可知流量計的精度與操作流量有關。在小流量或接近流量下限時零點漂移增大．儀表精度降低。因此操作流量最好大于額定流量的10％以上，避免在小流量使用，增大儀表計量誤差。4．5管道伴熱改造管道伴熱由蒸汽改為電伴熱．伴熱溫度控制在40～60℃．這樣可避免流體在裝車過程中溫差變化大和汽化現象的發生。5結束語通過幾年來質量流量計在錦西天然氣化工有限責任公司貿易計量中的應用情況分析．流量計的安裝和使用中．應嚴格執行流量計的相關技術規定．并及時了解被測流體的工況和儀表使用環境的變化．以確保流量計的測量精度．進而提高貿易結算的準確性。參考文獻[1]安志堅．質量流量計在氣體流量測量中的應用．艾默生過程管理中國通訊，2005，34(增刊1)：770一772．[2]張金平．現場流量測量不合格的處理．工業計量，2005，15(4)：53-54．FACToI峪TO D咂LUENCE CMF AND EL耵垤INATIoN MEASURESSheng Wei．Zhang Hongbin(Jingxi Natural Gas Chemical Co．，Lt正，Huludao 1 25001)Abstract：The印plication of Coriolis Mass Flowmeter in trade settlement of chemical products such asmethanol and dimethyl carbonate was reviewed．Factors that influence the measurement accuracy and elimination measures were discussed．Key words：mass flowmeter；trade settlement；measurement accuracy；error(上接第135頁)munication between each control system．General concepts and comiuon problems occurred in communicationwere analyzed．Solutions were presented with regard to data conversion and clock synchronization between different systems．Key words：multi-control system；communication protocol；system configuration；data format；rangeswitching歡迎投稿、歡迎訂閱、歡迎刊登廣
