燃?xì)忮仩t摻燒多種尾氣的實踐

文檔作者：王進兵文檔來源：兗礦國泰化工有限公司		點擊數：	更新時間： 2025年05月12日
下載地址：點擊這里	文件大?。?202.69 KB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

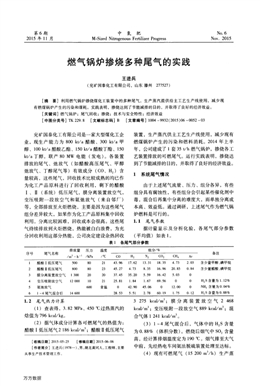

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：202.69 KB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：三廢余熱鍋爐過熱器爆管的探討與改造

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

第6期2015年11月中 氮肥M-Sized Nitrogenous Fertilizer ProgressNo．6NOV．2015燃?xì)忮仩t摻燒多種尾氣的實踐王進兵(兗礦國泰化工有限公司，山東滕州277527)[摘要]利用燃?xì)忮仩t摻燒煤化工裝置中的多種尾氣，生產蒸汽提供給主工藝生產線使用，減少現有燃煤鍋爐產生的污染和煤耗。實踐表明，摻燒達到了節能減排的目的，并取得了良好的經濟效益。[關鍵詞]燃?xì)忮仩t；尾氣回收；摻燒；技術與安全特性；經濟效益[中圖分類號]TK 229．8 [文獻標志碼]B [文章編號]1004—9932(2015)06—0052一03兗礦國泰化工有限公司是一家大型煤化工企業，現生產能力為800 kt／a醋酸、300 kt／a甲醇、100 kt／a醋酸乙酯、150 kt／a醋酸丁酯、150kt／a丁醇，聯產80 MW電能(發電)。各裝置排放的尾氣、弛放氣(如醋酸高壓尾氣、甲醇弛放氣、丁醇尾氣等)有效成分(CO、H：)含量較高，這些尾氣，回收技術比較成熟的均已作為化工產品原料進行了回收利用，剩下的醋酸I、Ⅱ(系統)低壓尾氣，膜分離裝置放空氣，變壓吸附一段放空氣和氨弛放氣(來自鄰廠)等，全部排放至火炬燃燒，主要是因為這些尾氣組分差異較大，如果作為化工產品原料集中回收利用，分離比較困難，回收成本會很高。這些尾氣持續排放到火炬燃燒，熱能被白白浪費，為充裝置，生產蒸汽供主工藝生產線使用，減少現有燃煤鍋爐產生的污染和燃料消耗。2014年上半年，公司建成了1套35 t／h燃?xì)忮仩t，摻燒各工藝裝置排放的可燃尾氣。運行實踐表明，摻燒達到了節能減排的目的，并取得了良好的經濟效益。1系統尾氣情況由于上述尾氣流量、壓力、組分各異，有些組分具有腐蝕性，有些組分會引起某些催化劑中毒，混合后再集中分離的難度大，而單獨分離成本高、效益低。通過調研，上述尾氣作為燃?xì)忮仩t燃料是可行的。1．1尾氣參數據計量顯示及分析化驗，各尾氣部分參數分回收利用這部分熱能，公司決定建設余熱回收 (平均值)如表1。表1各尾氣部分參數1．2尾氣熱力計算(1)查表得，3．82 MPa、450 oC過熱蒸汽的焓值為796 kcaL／kg。(2)據氣體成分計算各可燃尾氣的熱值為：醋酸I低壓尾氣2 186 kcalfm3；醋酸Ⅱ低壓尾氣[收稿日期]2015—05—25 [修稿日期]2015-06·06[作者簡介]王進兵(1978一)，男，湖北黃岡人，工程師，主要從事生產技術管理工作。3 275 kcal／m3；膜分離裝置放空氣2 468kcal／m3；變壓吸附一段放空氣889 kcal／m3；混合氣體1 241 kcalZm3。(3)1～4尾氣混合后，氣體中的H：s含量為0．88％(體積分?jǐn)?shù))。燃燒后煙氣中SO：含量高，經計算排煙溫度定為190 oC。煙氣排至大氣中前，先經熱電車間氨法脫硫裝置處理至達標。(4)現有可燃尾氣(15 200 n13／h)生產蒸萬方數據第6期 王進兵：燃?xì)忮仩t摻燒多種尾氣的實踐 ·53·汽量，經計算，燃燒后可產生3．82 MPa、450℃的過熱蒸汽22 t／h左右。(5)現有可燃尾氣燃燒所需配風(空氣)量為39 670 m3／h，達到額定產汽量時總配風量為60 544～68 796 m3／h。(6)現有可燃尾氣燃燒后產生的煙氣量為51 146 m3／h，達到額定產汽量時總煙氣量為78 058～86 568 m3／h．2尾氣回收方案為了給續建項目尾氣回收留下余量，公司決定上馬1臺額定蒸發量35 t／h、蒸汽壓力3．82MPa、過熱蒸汽溫度450℃的余熱鍋爐。燃燒爐出口煙氣溫度為950～1 100℃，平均生產3．82MPa、450℃過熱蒸汽35 t／h，系統排煙溫度≤190℃；鍋爐負荷調節范圍為60％～110％，在60％～100％額定負荷時熱效率為79％。2．1尾氣余熱回收方案為滿足工藝要求，燃燒爐設計爐溫為950～1 100℃，在尾氣參數等基本條件具備的情況下，設計燃燒容積(空間)能夠保證爐溫、尾氣處理量的要求，尾氣爐內充分燃燒釋放出熱量，使?fàn)t內的煙氣溫度升高。考慮到投資的經濟性，在確保滿足生產要求的前提下，將燃燒爐與換熱裝置分開，設計成2臺設備，這樣，燃燒爐的設計壓力不必與換熱裝置的設計壓力一樣高，可有效降低燃燒爐的設備投資及其運行維護費用，安全風險也隨設計壓力降低而降低；燃燒爐內排出的煙氣與除氧軟水在換熱裝置中實現熱量交換，產出蒸汽，這樣，換熱過程也不會影響燃燒爐的爐溫(燃燒爐爐溫主要受尾氣進爐量控制，當然了，空氣量必須與進爐尾氣量相匹配)。與傳統鍋爐相比，本裝置的這種分體式設計在總圖布置上比較靈活，由于裝置結構緊湊、占地面積相對較小，換熱裝置為定型設備，因此土建、安裝工作量也較小。為提高可燃尾氣的燃燼率，同時回收煙氣的低位熱能，可以將進爐空氣與低溫?zé)煔鈸Q熱，既降低了排煙溫度，又預熱了進爐空氣。2．2工藝流程簡述燃燒爐內點火裝置啟動正常后，從尾氣混合罐來的約20℃的可燃尾氣與空氣預熱器來的140℃左右的熱空氣等量進入多對特制的燒嘴(燒嘴在圓柱形的爐體上對置式分布，使燃燒火焰盡可能集中在爐膛中心)，確保中心管噴出的可燃尾氣與夾套環隙噴出的熱空氣充分混合后進人燃燒爐內瞬間燃燒，生成的高溫?zé)煔?950～l 100℃，最大煙氣量86 568 m3／h)先經水冷屏(水冷屏作為燃燒爐與換熱裝置的連接通道)，再到換熱裝置；煙氣依次經過蒸汽過熱器、余熱鍋爐、省煤器、空氣預熱器，溫度逐漸降低至約190℃，然后經引風機送到熱電車間氨法脫硫系統進行脫硫處理，最后經煙囪放空。壓力6．4 MPa、溫度140℃的除氧軟水先經省煤器初步預熱到約245℃后，送水管式余熱鍋爐產生蒸汽，蒸汽經過熱器與高溫?zé)煔鈸Q熱后，產生3．82 MPa、450℃的過熱蒸汽，送公司公用蒸汽管網。3技術與安全特性(1)燃燒爐設計結構合理。燃燒爐采用錐頂錐底結構，在滿足生產能力的前提下，該結構有效地利用了燃燒空間。燒嘴在圓柱體形的爐體上對置式分布，正常情況下燃燒火焰集中在爐膛中心，火焰上、下方向伸長，筒體高度加上錐頂、錐底高度完全能滿足燃燒火焰最長長度要求，不會造成火焰直接接觸爐內壁耐火磚而加速熱侵蝕。同時，其錐底設計有利于燃燒爐下方的超壓水封槽的設計，錐底結構與水封液面接觸面較小，熱損失量也較小。另外，燃燒爐內少量熔融狀雜質可以通過錐底自由滑落至水封槽，避免在燃燒爐內長時問累積。該爐燃燒空間利用率高，爐體尺寸相對較小，爐內耐火磚等材料用量也少，設備投資費用較低。(2)加強燃燒爐內襯施工質量管理。爐內耐火磚之間的縫隙如果采用普通方法及材料施工，在1 000 oC左右的高溫下，易開裂，造成熱量損失，如果不能及時檢測到磚縫開裂，可能會造成內襯破壞，進而引起爐外壁局部過熱而損壞設備。因此，耐火磚間縫隙處理尤為重要。本裝置在設計時，考慮到極限工況下耐火磚間的縫隙變化尺寸，采用了特殊的伸縮性能較好的材料予以填充，確保了內襯安全耐用。(3)采用新型結構的燒嘴。本燃燒爐以可燃尾氣為燃料，其燒嘴采用夾套式結構，中心管噴出的燃料氣與外套管環隙噴出的助燃空氣在設萬方數據·54· 中氮肥 第6期計工況下能夠充分混合，可燃尾氣燃燼率高；而流經燒嘴的氣體溫度較爐內溫度低，對燒嘴本身也是一種保護。(4)優化鍋爐結構。為節省投資，本方案中的立式鍋爐不采用流化床純立式結構，而是采用z型結構設計，即前面是膜式壁水冷屏，水冷屏上面是蒸汽過熱器，蒸汽過熱器后面是鍋爐本體，鍋爐本體后面是省煤器，省煤器上面是空氣預熱器。即煙氣下進上出，N型折返排出。(5)采用變頻節能技術?？紤]到前系統運行工況調整，尾氣量可能會隨之波動，為降低裝置運行費用，運轉設備采用變頻調速。(6)強化煙道防腐質量。為滿足鍋爐煙氣脫硫要求，煙氣出口管道內部采用玻璃鱗片防腐，提高管道耐腐蝕性，延長管道使用壽命。(7)提高換熱設備密封性能。鍋爐、省煤器、空氣預熱器等外購換熱設備，要求±150mmH：0壓力下不漏煙氣，否則引風機抽吸時大量冷空氣吸人系統，將大大降低煙氣溫度，也就降低了熱量回收效果。(8)優化控制方案。燃燒爐采用DCS集散控制系統，操作安全，簡便易行。鼓風機、引風機現場設置操作柱，供檢修及啟停用，同時DCS亦可實現對鼓風機、引風機啟停及風量調節。控制室內DCS設置2臺操作站，鍋爐液位處安裝有攝像頭，控制室內安裝有電視監控系統，實現了對鍋爐液位的實時監控。(9)強化安全措施?？扇嘉矚庠谶M(jìn)燃燒爐前首先進入混合罐，經減壓后再進入燒嘴燃燒，防止回火爆鳴；燃燒爐頂部設置有膜片式防爆閥，燃燒爐側面設置有重力式防爆門；燃燒爐下部設置有水封槽。多重安全設施確保設備安全、可靠運行。4經濟效益據72 h考核數據，余熱鍋爐尾氣回收裝置(總投資1 058．2萬元)蒸汽產量26 t／h，鍋爐給水29．8 t／h，進尾氣回收裝置尾氣量19 300m3／h，各電機功率合計為183．02 kW(包括鍋爐給水泵電機功率9．14 kW、鼓風機電機功率12．16 kW、引風機電機功率161．72 kW)。4．1主要產品、消耗品價格化工生產用電0．65形(kW·h)鍋爐給水4．5形m3蒸汽110形t4．2成本(年運行時間按300 d計)年折舊費用1058．2×10％=105．82萬元年財務費用1058．2×6．65％=70．37萬元年運行電耗 183．02×0．65×24 X 300 X10一=85．65萬元年鍋爐給水4．5 X 29．8 X 24 X 300 X 10～=96．55萬元年維修費用30萬元4．3經濟效益年產汽效益26×110 X 24×300 X 10一=2 059．2萬元年經濟效益2059．2—105．82—70．37—85．65—96．55—30=1 670．8萬元以上計算表明，采用燃?xì)忮仩t摻燒尾氣生產化工裝置所需的蒸汽，其經濟效益是顯著的，同時也起到了節能減排的作用。《中氮肥》2016年征訂啟事《中氮肥》(ISSNl004—9932，CN51—1379／TQ)1985年創刊，雙月刊，系川化集團有限責任公司和全國中氮情報協作組主辦的全國化肥行業的科技刊物。辟有專論與綜述、合成氨生產技術、尿素生產技術、硝酸及下游產品、甲醇及下游產品、化工設備、分析與檢測、試驗與研究等欄目，適宜于化工、化肥行業的同行們閱讀、參考和借鑒。全年6期，定價72元／年(含平郵費；如需掛號，全年加收18元，不限份數)。歡迎單位和個人訂閱，可聯系編輯部通過郵局匯款和銀行轉賬兩種方式訂閱。電話：(028)89300684，83667576；傳真：(028)89301855，83667578；E—mail：zdxz@sina．corn； nmtech@vip．163．com。◆郵局匯款四川省成都市青白江區團結路311號《中氮肥》編輯部(郵編610301)◆銀行匯款戶名：川化集團有限責任公司；開戶行：工行青白江區支行；賬號：4402231009022101425
