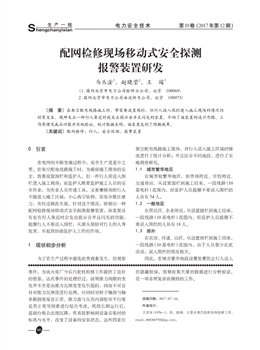

電力安全技術 第19卷(2017年第12期)
66
馬叢淦1，趙曉瑩2，王 闖1
(1.國網北京市電力公司檢修分公司，北京 100069;
2.國網北京市電力公司海淀供電公司，北京 100073)
配網檢修現場移動式安全探測
報警裝置研發
0 引言
在電網的不斷發展過程中，安全生產是重中之
重。在架空配電線路施工時，為確保施工現場的安
全，需要設置圍欄和監護人，但一些行人常誤入圍
欄進入施工現場；而監護人既要監護施工人員的安
全作業，為作業人員傳遞工具，又要兼顧勸阻行人
不能進入施工區域，小心高空墜物，容易分散注意
力，有時還顧此失彼。針對這個情況，研制出一種
配網檢修現場移動式安全探測報警裝置，該裝置具
有在有行人靠近時會發出提示音并且閃光的功能，
提醒行人不要誤入圍欄，從源頭預防對行人的人身
危害，并起到協助監護人工作的作用。
1 現狀初步分析
為了在生產過程中避免此類現象發生，經觀察
架空配電線路施工現場，對行人誤入施工區域的情
況進行了統計分析；并且區分不同地段，進行了實
地調查研究。
1.1 城市繁華地區
在城市較繁華地區，如市場附近、學校附近、
交通場站，從設置圍欄到施工結束，一段線路( 10
基電桿) 范圍內，經監護人員提醒不要誤入圍欄的
人員有54 人。
1.2 一般地區
在居民區、企業附近，從設置圍欄到施工結束，
一段線路( 10 基電桿) 范圍內，經監護人員提醒不
要誤入圍欄的人員有18 人。
1.3 郊外
在農田、河道、山區，從設置圍欄到施工結束，
一段線路( 10 基電桿) 范圍內，由于人員很少在此
活動，誤入圍欄的情況極少。
因此，在城市繁華地段設置裝置阻止行人誤入
〔摘 要〕 在架空配電線路施工時，常需要設置圍欄，但行人誤入圍欄進入施工現場的情況仍
時有發生，現研發出一種行人靠近時就發出提示音并且閃光的裝置。介紹了該裝置的設計思路、工
作原理及成品功能并實地驗證。統計數據表明，該裝置達到了預期效果。
〔關鍵詞〕 配網檢修；行人；安全探測；報警裝置
事件，為該火電廠今后汽輪機檢修工作提供了良好
的借鑒。這次事件的處理經過，說明推力間隙的變
化并不全是由推力瓦厚度變化引起的，因而不可盲
目對推力瓦厚度進行處理，應同時對轉子軸頸與軸
承箱揚度是否正常、推力盤與瓦殼內部腔室平行度
是否正常等因素進行綜合考慮。機組長期運行后，
基礎臺板會出現沉降，將直接影響到設備安裝時的
標高與水平，改變了設備的安裝狀態，這些因素往
往隱藏較深，需要收集大量的數據進行分析驗證，
是一項非常復雜而細致的工作。
收稿日期：2017-07-10。
作者簡介：
王其軍(1976—)，男，技師，主要從事汽輪機本體檢修工作，
email：869268759@qq.com。
67
第19卷(2017 年第12 期) 電力安全技術
施工區域，是保證人員安全的重要課題，也是研究
的重點。
2 設計考慮
2.1 監護人員方面
監護人員可以有更多的時間和精力去監護作業
人員，減少整體施工的時間，提高工作效率，從而
進一步降低安全事故風險率。
2.2 使用方面
探測提示儀具有智能、環保等優勢，并且便于
攜帶，可隨時移動和拆卸。
3 設計方案
3.1 能源供應
考慮到環境保護的需要，采用太陽能板供電方
式，屬于清潔綠色能源；同時起到安全作用，實現
了社會責任。由于太陽能具有普遍性，采用太陽能
作為能量來源，可以在室外直接使用，無需開采和
運輸。同時，該設備配置有蓄電池，方便在光照不
足，如下雨、霧霾天氣的情況下使用，也具有充電
的功能，可實現在太陽光充足時自動切換為充電模
式，以保證在太陽光不足的條件下使用設備有充足
的能源供應。
3.2 設計思路
該裝置的設計思路是：當行人進入到危險區域
時，閃爍燈裝置與聲音裝置由感應探測器啟動，同
時發出聲光警示，提醒行人離開，同時提醒監護人
對現場進行檢查，確保行人處在安全距離之外。具
體工作流程如圖1 所示。
圖1 工作流程
3.3 設計成品
該裝置的設計成品示意圖及組合圖如圖2，3
所示。
聲光器電能取自光伏太陽能發電裝置，可隨施
工區域的變化而移動，其基本功能為確保行人安全，
并可擴展為多種語言提示模式，提示模式列舉如下：
(1) 線路及變壓器上有人工作時，提示配合人：“有
人工作禁止合閘”；(2) 重要電力設施保護時，提
示路人：“高壓危險，禁止攀登”；(3) 工作人員進
入配電站室時，提示工作人員：“正確佩戴安全帽、
與設備保持安全距離”等。
圖2 成品示意
圖3 成品的組合示意
主體感應設備采用紅外感應裝置，可以靈敏捕
捉到進入工作范圍的人員，確保對進入人員的準確
判斷。
同時，在設計中還包括各個接口的連接、警示
燈和語音提示器的放置位置。連接處的拼接組裝設
計可適合將連接件放置到拉桿箱中，其長度可進行
調整，并且可以根據班組需要配備使用說明書，確
保一線人員能快速組裝，達到使用簡易、判斷準確
的效果。
太陽能充放電控制器電路如圖4 所示。該線路
板可承受常規惡劣天氣和高溫高濕環境的影響，并
且具有自動切換充電模式和快速響應的特點。
閃爍燈裝置
感應并閃爍
行人自動離開或
監護人過來勸阻
行人誤入
危險區
聲音裝置感應
并發出提示音
旋轉警示燈
硅太陽
電池組件
蓄電池
太陽能充放
電控制器
紅外探測語
音報警器
底座
開關
燈
探測器
發聲器
太陽能
發電裝置
電力安全技術 第19卷(2017年第12期)
68
4 效果檢查
為保證效果，根據典型的工作場景，選取了實
際配電檢修現場并進行了驗證性檢查。
配網檢修現場移動式安全探測報警裝置安裝
后，在某供電所所屬范圍內的幾處典型施工現場進
行了行人勸阻率的測試計算，發現該裝置可以完成
目標規定的勸阻率，聲音和燈光效果達到了預期。
具體驗證數據如表1 所示。
表1 實地驗證統計數據
繁華地區一般地區郊外
原本勸阻人數，人47 11 5
使用裝置后勸阻人數，人46 10 5
勸阻替代率，% 98 91 100
5 結論
配網檢修現場移動式安全探測報警裝置采用紅
外線人體感應裝置，靈敏性高；且具有可折疊性，
能全部收入拉桿箱中，便于攜帶使用。同時，該裝
置內置多種語音模式，可供不同施工現場使用。該
圖4 太陽能充放電控制器電路
裝置采用智能式太陽能充放電控制器，大大提高了
蓄電池的使用壽命，減少了蓄電池的維護周期。另
外，該裝置采用人性化設計，使用方式簡單，模塊
化設計使其維護更加方便。由此節省了人力物力，
避免事故的發生，具有良好的經濟效益和社會效益。
參考文獻：
1 趙炳良，陳 豐，孫玉君，等．壓板狀態監視及防誤管
理系統在變電站的應用[J]．電力安全技術，2016，18(12)：
63-65.
2 劉 浩，袁偉民．小區變電站遠程監控系統及通信規約
的研究[J]．電力安全技術，2013，15(12)：42-44.
收稿日期：2017-06-19。
作者簡介：
馬叢淦(1987—)，男，工程師，從事電力安全生產分析管控工
作，email：tianjinmr@126.com。
趙曉瑩(1991—)，女，助理工程師，從事配網運維檢修工作。
王 闖(1982—)，男，工程師，從事線路安全生產管理、新技
術管理工作。
硅
太陽
電池
組件
D1
5 A
R 1
10 k
R 2
6.2 k
R 3
6.2 k
R 7
12 k
R 9
10 k
R 12
10 k
R 10
10 k
Q1
Q2
D2
D3
J1
J2-1
J2
Q3 Q4
過放比較
≤ 11.5 V 過放
≥ 14.5 V 過充
R 11
10 k
R 14
10 k
R 13
10 k
R 16
4 k
R 15
4 k
R 17
4 k
R 6
2 k
C 3
10 μF
C 4
100 μF
C 1
10 μF
C 2
10 μF
R 5
290
2 k
A1
A2
IC1 LM393
3 2
1 K
R 4
R P1
10 k
10 k
R P2
2.2 A
保險
LED1
停充
指示
12 V
全密封
免維護
蓄電池
J1-1
KM317
+
-
+
+
+
+
+
+
-
-
8
7
5
6
2
3
4
1
R 8 13 k
LED2
充電指示
LED4
正常指示
Q1 ～ Q4
C8050x4
LED3
