濕法磷酸萃取尾氣中氟硅資源回收利用工業化技術研究

文檔作者：王躍林，廖吉星，吳有麗，項雙龍文檔來源：貴州開磷集團股份有限公司		點 擊數：	更新時間： 2025年05月11日
下載地址：點擊這里	文件大?。?1.05 MB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?.05 MB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：淺析二氧化碳壓縮系統的節能降耗

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

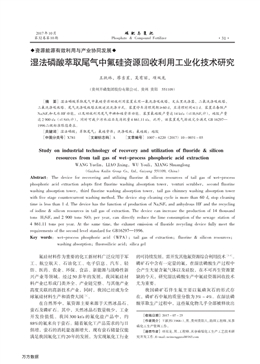

濕法磷酸萃取尾氣中氟硅資源回收利用工業化技術研究王躍林，廖吉星，吳有麗，項雙龍（貴州開磷集團股份有限公司，貴州 貴陽 551109）［摘 要］濕法磷酸萃取尾氣中氟硅資源回收利用裝置采用一氟洗滌吸收塔、文丘里洗滌器、二氟洗滌吸收塔、三氟洗滌吸收塔、尾氣洗滌吸收塔五級逆流洗滌方式。裝置停車清理周期≥60 d，且清理時間≤1 d。裝置具備聯產Na2SiF6和無水HF功能，以及回收利用尾氣中碘和硅資源功能。裝置氟硅酸產量達14 kt/a（以H2SiF6計），硅膠產量達2 900 t/a （以SiO2計），同時可減少污水站石灰消耗量4 861.11 t/a。此外，該裝置尾氣排放完全滿足 GB 16297—1996二級標準限值要求。［關鍵詞］濕法磷酸；萃取尾氣；氟硅資源；洗滌吸收；氟硅酸；硅膠［中圖分類號］X781 ［文獻標志碼］A ［文章編號］ 1007－6220（2017）10－0031－03Study on industrial technology of recovery and utilization of fluoride &amp;amp; siliconresources from tail gas of wet-process phosphoric acid extractionWANG Yuelin，LIAO Jixing，WU Youli，XIANG Shuanglong（Guizhou Kailin Group Co., Ltd., Guiyang 551109, China）Abstract： The device for recovering and utilizing fluorine &amp;amp; silicon resources of tail gas of wet－processphosphoric acid extraction adopts first fluorine washing absorption tower， venturi scrubber， second fluorinewashing absorption tower，third fluorine washing absorption tower，tail gas chimney washing absorption towerwith five stage countercurrent washing method. The device stop cleaning cycle is more than 60 d, stop cleaningtime is less than 1 d. The device has the function of production of Na2SiF6 and anhydrous HF and the recyclingof iodine &amp;amp; silicon resources in tail gas of extraction. The device can increase the production of 14 thousandtons H2SiF6 and 2 900 tons SiO2 per year, can directly reduce the lime consumption of the sewage station of4 861.11 tons per year. At the same time, the exhaust emission of fluoride recycling device fully meet therequirements of the second level standard for GB16297—1996.Key words： wet－process phosphoric acid （WPA）； tail gas of extraction； fluorine &amp;amp; silicon resources；washing absorption；fluorosilicic acid；silica gel［收稿日期］ 2017 － 07 － 25［作者簡介］ 王躍林（1968－），男，貴州貴陽人，助理工程師，從事磷化工生產管理工作。［通信作者］ 項雙龍，男，工程師，從事磷煤化工生產工藝技術研究開發工作。E－mail：neimengguxsl@163.com氟硅材料作為重要的化工新材料廣泛應用于軍工、航空航天、石油化工、電子信息、汽車、輕紡、醫藥、農業、環保、食品、新能源與戰略性新興產業等領域。經過 50 多年的發展，我國氟硅材料產業已形成門類齊全、產業鏈完整、與其他產業高度關聯的高新技術產業，同時，我國已經成為全球氟硅材料生產和消費大國［1］。在自然界中，氟資源主要來源于天然冰晶石、螢石及磷礦石。其中，天然冰晶石數量極少，工業開發價值低。我國 300 kt/a 的氟化鹽產品中，約88%的氟來自于螢石。隨著氟化工產品需求的與日俱增，螢石的消耗量逐漸增大，現有螢石儲量僅能滿足我國氟化工約20年的發展，為實現氟化工行業的可持續發展，需開發其他氟資源綜合利用技術［2－3］。磷礦石中含有一定量的氟，在濕法磷酸生產過程中會產生大量含氟氣體以及硅膠，在不可再生資源緊缺的今天，研究濕法磷酸生產中氟硅資源回收技術尤為重要。我國磷礦石伴生氟主要以氟磷灰石的形式存在，磷礦石中氟的質量分?jǐn)?shù)為3% ~ 4%。在濕法磷酸萃取生產過程中，這些氟化物幾乎全部被釋放出◆資源能源有效利用與產業協同發展◆2017年10月第32卷第10期磷 肥 與 復 肥Phosphate ＆ Compound Fertilizer 31萬方數據來并轉化為其他存在形式。研究發現，磷礦石中質量分?jǐn)?shù) 70% ~ 80%的氟進入稀磷酸中，質量分?jǐn)?shù)15% ~ 20%的氟進入磷石膏中，質量分?jǐn)?shù)3% ~ 17%的氟以氣相形式進入氟吸收系統［4－5］。通常建立氟吸收系統對含氟尾氣進行洗滌吸收。按貴州開磷集團股份有限公司（簡稱開磷集團）某磷酸車間萃取工段 P2O5 720 kt/a 產能計算，由于磷礦石中 SiO2過量，氟吸收系統產生的H2SiF6約14 kt/a。在環保要求日趨嚴格的今天，含氟尾氣的處理尤為重要。此前，磷酸萃取尾氣氟吸收系統采用“文丘里洗滌器→一氟洗滌吸收塔→二氟洗滌吸收塔”三級逆流洗滌方式，尾氣排放指標無法穩定達到《大氣污染物綜合排放標準》（GB16297—1996） 要求。同時磷酸萃取尾氣氟吸收系統產生的氟硅酸副產物質量不穩定，w（H2SiF6）通常僅為4%左右，且含有大量硅膠、氟硅酸鹽及磷酸鹽沉淀物等，無法用于氟硅酸鈉生產，若返回萃取槽易造成萃取槽結垢，直接外排污水站不僅增加污水處理難度，同時造成氟資源的浪費［6－8］。因此，從環保和氟硅資源綜合利用的角度考慮，必須對濕法磷酸生產尾氣進行處理。選用合適的洗滌吸收方法處理濕法磷酸生產尾氣對于磷化工生產具有重要意義。1 技術原理濕法磷酸萃取生產反應方程式：Ca（5 PO4）3F ＋ 5H2SO4 ＋ 10H2O 3H3PO4 ＋ 5CaSO·4 2H2O＋HF↑。（1）反應生成的 HF 與磷礦石中的 SiO2 反應生成H2SiF6：6HF ＋ SiO2 H2SiF6 ＋ 2H2O。 （2）H2SiF6易進一步分解生成SiF4和HF：H2SiF6 SiF4↑＋ 2HF↑。 （3）少量H2SiF6與SiO2反應生成SiF4：2H2SiF6＋SiO2 3SiF4↑＋ 2H2O。 （4）氣相中的氟主要以SiF4形式存在，用水洗滌吸收后生成H2SiF6和硅膠沉淀：3SiF4 ＋（n ＋ 2）H2O 2H2SiF6 ＋ SiO·2 nH2O↓。 （5）若用氨水洗滌吸收后生成（NH4）2SiF6和硅膠沉淀：H2SiF6 ＋ 2NH3 （NH4）2SiF6。 （6）（NH4）2SiF6易溶于水，與過量的 NH3作用時可發生分解反應：（NH4）2SiF6 ＋ 4NH3 ＋（n＋2）H2O 6NH4F ＋ SiO·2 nH2O↓。（7）該反應為可逆反應，選擇相應的條件，便能使之向任一方向進行到底。2 技術方案開磷集團某磷酸車間萃取尾氣中氟硅資源回收利用裝置采用一氟洗滌吸收塔（?3 400 mm×12 mm，H=23 000 mm，2層噴淋，每層6個噴頭）→文丘里洗滌器 （喉管? 860 mm×8 mm，H=6 700 mm，1 層噴淋，1 個噴頭） →二氟洗滌吸收塔 （? 3 400 mm×12 mm， H=23 000 mm， 2 層 噴 淋 ， 每 層 8 個 噴頭） →三氟洗滌吸收塔 （? 3 900 mm×12 mm，H =22 000 mm，3層噴淋，每層8個噴頭） →氣液分離器→尾氣風機 （100 000 m3/h） →尾氣洗滌吸收塔（下部? 4 800 mm×10 mm，H =25 000 mm，3 層噴淋，每層8個噴頭；上部? 2 600 mm×25 mm，H =55 000 mm）5級逆流洗滌方式，其中，一氟洗滌吸收塔還與氟硅酸儲槽連接，三氟洗滌吸收塔和尾氣洗滌吸收塔之間還設置有除沫器和風機，尾氣洗滌吸收塔與磷石膏渣場回水管路或 w（NH3）10%的氨水管路相連。濕法磷酸萃取尾氣中氟硅資源回收利用工藝流程如圖1所示。工藝操作流程如下：（1）根據濕法磷酸生產工況及尾氣排放指標情況，選擇性打開磷石膏渣場回水或w（NH3）10%的氨水閥門，經流量計計量20 m3/h作為尾氣洗滌吸收塔補充洗滌吸收液，經尾氣洗滌吸收塔噴淋洗滌循環泵對尾氣進行3層噴淋，洗滌吸收后尾氣達標排放。（2）當尾氣洗滌吸收塔補充洗滌吸收液為磷石膏渣場回水，洗滌吸收液 w（H2SiF6）≥1.5%、相對密度≥1.0時，采用溢流方式將10 m3/h吸收液補充至三氟洗滌吸收塔，經三氟洗滌吸收塔噴淋洗滌循環泵對尾氣進行3層噴淋洗滌吸收。當尾氣洗滌吸收塔補充洗滌吸收液為 w（NH3）10%的氨水時，當洗滌吸收液w（（NH4）2SiF6）≥10%后，將吸收液送至無水 HF 車間，吸收液與NH3進一步反應生成NH4F及SiO·2 nH2O，NH4F進一步與濃H2SO4反應生成HF及NH4HSO4，HF再進一步經精餾等工序得無水HF產品。SiO·2 nH2O 與熱的 NaOH 溶液反應生成 Na2SiO3溶液，過濾分離固相雜質后，于濾液中加入濃H2SO4生成白炭黑沉淀，白炭黑進一步經過濾及干燥等工序得白炭黑產品。與此同時，打開磷石膏渣場回水閥門經流量計計量 20 m3/h 進入三氟洗滌吸圖1 濕法磷酸萃取尾氣中氟硅資源回收工藝流程2017年32 磷肥與復肥 第32卷第10期萬方數據收塔補充洗滌吸收液，經三氟洗滌吸收塔噴淋洗滌循環泵對尾氣進行3層噴淋洗滌吸收。（3） 當三氟洗滌吸收塔洗滌吸收液 w（H2SiF6）為 1.0% ~ 1.5%，相對密度為 1.00 ~ 1.05 后，補充至二氟洗滌吸收塔，經二氟洗滌吸收塔噴淋洗滌循環泵對尾氣進行2層噴淋洗滌吸收。同時，啟動文丘里噴淋洗滌循環泵對尾氣進行噴淋洗滌吸收。（4） 當二氟洗滌吸收塔洗滌吸收液 w（H2SiF6）為3.0% ~ 8.0%、相對密度為1.05 ~ 1.08后，補充至一氟洗滌吸收塔，經一氟洗滌吸收塔噴淋洗滌循環泵對尾氣進行2層噴淋洗滌吸收。（5）當一氟洗滌吸收塔洗滌吸收液w（H2SiF6）≥10.0%、相對密度≥1.08后，打開一氟洗滌吸收塔至氟硅酸中間槽連通管閥門，當氟硅酸中間槽液位達到45%高度后，啟動氟硅酸中間泵將氟硅酸泵入氟硅酸儲罐。待氟硅酸儲罐內氟硅酸一次沉降10 h后，啟動氟硅酸泵將氟硅酸成品泵入氟鹽車間澄清池內進行二次沉降。澄清合格后的H2SiF6溶液送至碘回收車間，H2SiF6溶液依次經氧化、萃取、吸收、凈化、氧化等工序制得精碘產品。（6）氟硅酸儲罐內氟硅酸轉移空后，打開氟硅酸儲罐至硅膠收集槽連通管閥門，打開氟硅酸儲罐渣場回水沖洗水閥門，啟動硅膠槽攪拌槳，當硅膠收集槽液位達到50%高度后，啟動硅膠泵將硅膠送至白炭黑車間。（7） 當氟硅酸罐區地槽液位達到50%高度后，啟動地槽立式泵將污水泵入污水槽，當污水槽液位達到75%高度后，此時可減少尾氣洗滌吸收塔渣場回水用量。啟動污水立式泵將污水作為補水泵三氟洗滌吸收塔。（8）根據氣液分離器結垢情況，定期打開氣液分離器清洗噴淋管閥門。3 工業化效果開磷集團某磷酸車間萃取尾氣中氟硅資源回收利用裝置已于2016年4月成功投產運營。裝置運行穩定高效，系統停機清理周期≥60 d，且停機清理時間≤1 d，同時該裝置具備聯產Na2SiF6和無水HF功能，以及回收利用尾氣中碘和硅資源功能。該裝置氟硅酸產量達14 kt/a，且酸質穩定，可直接增加氟硅酸鈉產量18.5 kt/a，同時，硅膠產量達2 900 t/a，此外，可直接減少污水站石灰消耗量4 861.11 t/a，大大降低了廠區污水產生量及污水治理難度。此外，因礦床成因及地質情況差異，貴州開陽磷礦中氟含量較云南、四川等地磷礦中氟含量顯著偏高。以開陽磷礦為原料進行濕法磷酸生產過程中，萃取尾氣治理問題在行業中屬于較難攻關課題，該裝置的成功投產運營使開磷集團某磷酸車間磷酸萃取尾氣排放滿足（GB 16297—1996）二級標準限值要求，即：ρ（顆粒物）≤120 mg/m3，顆粒物排放速率≤100 kg/h；ρ（氟化物）≤9 mg/m3，氟化物排放速率≤4.9 kg/h。生產區域環境大大改善，環保效益顯著。4 結論氟主要從螢石礦中提取，隨著國家對螢石礦開采的限制，傳統氟化工因資源限制受到嚴重影響。此外，2015 年國家新環保法開始實施，環保法對磷酸工業尾氣排放標準的制定越來越嚴格。濕法磷酸萃取尾氣中氟硅資源回收利用裝置的投產運營成功解決了目前國內濕法磷酸萃取尾氣氟硅資源無法回收利用的難題，氟硅資源回收利用率得到很大提高，裝置運行穩定高效，系統停機清理周期≥60 d，且停機清理時間≤1 d，同時該裝置具備聯產Na2SiF6和無水HF功能，以及回收利用尾氣中碘和硅資源功能。該裝置氟硅酸產量達 14 kt/a，硅膠產量達 2 900 t/a，同時可直接減少污水站石灰消耗量4 861.11 t/a，具有良好的經濟效益。同時，氟吸收系統尾氣排放完全滿足 GB 16297—1996 二級標準限值要求，環保效益顯著。濕法磷酸萃取尾氣中氟硅資源回收利用技術填補了國內外相關領域技術空白，經濟社會效益顯著，具有廣泛推廣價值。該濕法磷酸萃取尾氣中氟硅資源回收工藝研究對加快磷化工關鍵技術攻關，促進磷氟硅化工產業耦合共生，推進循環經濟技術和節能環保技術集成研發應用，提高資源綜合利用率和增值率起到積極促進作用。［參考文獻］［1］ 傅向升. 氟硅行業當把握機遇強化創新［J］. 中國石油和化工，2017（5）: 18.［2］ 王吉平，商朋強，熊先孝，等. 中國螢石礦床成礦規律［J］. 中國地質，2015，42（1）: 18－32.［3］ 王振亮，魯瑞君，林天亮，等. 淺析中國螢石礦分布特征及其成礦規律［J］. 中國非金屬礦工業導刊，2013（5）: 56－59.［4］ 張鵬. 磷酸萃取槽閃蒸尾氣中氟及其他組分的計算［J］. 磷肥與復肥，2002，17（4）: 26－27.［5］ 盧松青. 磷肥廠含 F 廢氣處理新工藝［J］. 環境保護，1981（4）:39－40.［6］ 張衛紅，楊俊杰. 萃取尾氣洗滌吸收系統技改 提高氟吸收率［J］. 硫磷設計與粉體工程，2011（2）: 44－45.［7］ 周凌翔，彭濤. 130 kt/a磷酸裝置萃取尾氣洗滌技術改進［J］. 云南化工，2013，40（3）: 64－66.［8］ 和彥. 大型濕法磷酸萃取尾氣洗滌系統改造［J］. 磷肥與復肥，2015，30（9）: 28－30.王躍林等 濕法磷酸萃取尾氣中氟硅資源回收利用工業化技術研究2017年第32卷第10期 3
