地鐵盾構鋼套筒接收施工技術方案研究

文檔作者：李文１，袁天海２，郭譜２文檔來源：１．武漢市車都軌道交通有限公司２．華中科技大學土木工程與力學學院，		點 擊數：	更新時間： 2025年05月08日
下載地址：點擊這里	文件大?。?913.15 KB 共4頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

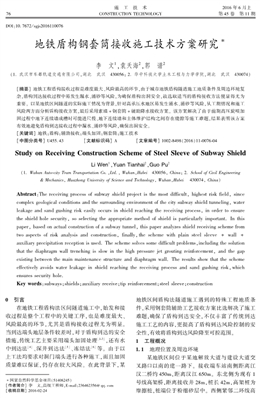

內容預覽 [文件共4頁]

本文件共4頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?13.15 KB 共4頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：地鐵工程車輛段內柱式檢查坑施工工法對比…

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

７６
施　工　技　術
ＣＯＮＳＴＲＵＣＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ
２０１６ 年６ 月上
第４５ 卷　第１１ 期
ＤＯＩ：１０?? ７６７２／ ｓｇｊｓ２０１６１１００７６
地鐵盾構鋼套筒接收施工技術方案研究?
李　文１，袁天海２，郭　譜２
（１． 武漢市車都軌道交通有限公司，湖北　武漢?。矗常埃埃担?； ２． 華中科技大學土木工程與力學學院，湖北　武漢　４３００７４）
［摘要］ 地鐵工程盾構接收過程是難度最大、風險最高的環節，由于城市地鐵盾構隧道施工地質條件及周邊環境復
雜，盾構到達接收過程中易發生漏水、涌砂等風險，為確保盾構出洞安全，故選取適當?shù)亩軜?gòu)接收方法便顯得尤為
重要。以某地鐵區間隧道的實際施工情況為背景，針對高承壓水地區易發生涌水、涌砂等風險，從工期情況和施工
風險兩方面分析盾構接收方案，最后采用素墻＋ 鋼套筒＋ 輔助降水接收方案。該方案解決了由于前期高壓旋噴加
固過程中地下連續墻成槽時可能進尺慢、地下連續墻和主體維護結構之間存在縫隙等施工難題，結果表明該方案
有效地避免盾構到達接收過程中漏水、涌砂等風險，確保出洞安全。
［關鍵詞］ 地鐵；盾構；輔助接收；端頭加固；鋼套筒；施工技術
［中圖分類號］ Ｕ４５５?? ４３ ［文獻標識碼］ Ａ　　　?。畚恼戮幪枺?１００２?８４９８（２０１６）１１?００７６?０４
Ｓｔｕｄｙ ｏｎ Ｒｅｃｅｉｖｉｎｇ Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｓｃｈｅｍｅ ｏｆ Ｓｔｅｅｌ Ｓｌｅｅｖｅ ｏｆ Ｓｕｂｗａｙ Ｓｈｉｅｌｄ
Ｌｉ Ｗｅｎ１，Ｙｕａｎ Ｔｉａｎｈａｉ２，Ｇｕｏ Ｐｕ２
（１． Ｗｕｈａｎ Ａｕｔｏ?ｃｉｔｙ Ｔｒａｍ Ｔｒａｎｓｐｏｒｔａｔｉｏｎ Ｃｏ． ，Ｌｔｄ． ， Ｗｕｈａｎ，Ｈｕｂｅｉ?。矗常埃埃担?， Ｃｈｉｎａ； ２． Ｓｃｈｏｏｌ ｏｆ Ｃｉｖｉｌ Ｅｎｇｉｎｅｅｒｉｎｇ
＆ Ｍｅｃｈａｎｉｃｓ， Ｈｕａｚｈｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ， Ｗｕｈａｎ，Ｈｕｂｅｉ　４３００７４， Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｒｅｃｅｉｖｉｎｇ ｐｒｏｃｅｓｓ ｏｆ ｓｕｂｗａｙ ｓｈｉｅｌｄ ｐｒｏｊｅｃｔ ｉｓ ｔｈｅ ｍｏｓｔ ｄｉｆｆｉｃｕｌｔ， ｈｉｇｈｅｓｔ ｒｉｓｋ ｆｉｅｌｄ， ｓｉｎｃｅ
ｃｏｍｐｌｅｘ ｇｅｏｌｏｇｉｃａｌ ｃｏｎｄｉｔｉｏｎｓ ａｎｄ ｔｈｅ ｓｕｒｒｏｕｎｄｉｎｇ ｅｎｖｉｒｏｎｍｅｎｔ ｏｆ ｔｈｅ ｃｉｔｙ ｓｕｂｗａｙ ｓｈｉｅｌｄ ｔｕｎｎｅｌｉｎｇ， ｗａｔｅｒ
ｌｅａｋａｇｅ ａｎｄ ｓａｎｄ ｇｕｓｈｉｎｇ ｒｉｓｋ ｅａｓｉｌｙ ｏｃｃｕｒｓ ｉｎ ｓｈｉｅｌｄ ｒｅａｃｈｉｎｇ ｔｈｅ ｒｅｃｅｉｖｉｎｇ ｐｒｏｃｅｓｓ， ｉｎ ｏｒｄｅｒ ｔｏ ｅｎｓｕｒｅ
ｔｈｅ ｓｈｉｅｌｄ ｈｏｌｅ ｓｅｃｕｒｉｔｙ， ｓｏ ｓｅｌｅｃｔｉｎｇ ｔｈｅ ａｐｐｒｏｐｒｉａｔｅ ｍｅｔｈｏｄ ｏｆ ｓｈｉｅｌｄ ｉｓ ｐａｒｔｉｃｕｌａｒｌｙ ｉｍｐｏｒｔａｎｔ． Ｉｎ ｔｈｉｓ
ｐａｐｅｒ， ｂａｓｅｄ ｏｎ ａｃｔｕａｌ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ａ ｓｕｂｗａｙ ｔｕｎｎｅｌ， ｔｈｉｓ ｐａｐｅｒ ａｎａｌｙｚｅｓ ｓｈｉｅｌｄ ｒｅｃｅｉｖｉｎｇ ｓｃｈｅｍｅ ｆｒｏｍ
ｔｗｏ ａｓｐｅｃｔｓ ｏｆ ｒｉｓｋ ａｎａｌｙｓｉｓ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ， ｆｉｎａｌｌｙ，ｔｈｅ ｓｃｈｅｍｅ ｗｉｔｈ ｐｌａｉｎ ｓｔｅｅｌ ｓｌｅｅｖｅ ＋ ｗａｌｌ ＋
ａｕｘｉｌｉａｒｙ ｐｒｅｃｉｐｉｔａｔｉｏｎ ｒｅｃｅｐｔｉｏｎ ｉｓ ｕｓｅｄ． Ｔｈｅ ｓｃｈｅｍｅ ｓｏｌｖｅｓ ｓｏｍｅ ｄｉｆｆｉｃｕｌｔ ｐｒｏｂｌｅｍｓ，ｉｎｃｌｕｄｉｎｇ ｔｈｅ ｓｏｌｕｔｉｏｎ
ｔｈａｔ ｔｈｅ ｄｉａｐｈｒａｇｍ ｗａｌｌ ｔｒｅｎｃｈｉｎｇ ｉｓ ｓｌｏｗ ｉｎ ｔｈｅ ｈｉｇｈ ｐｒｅｓｓｕｒｅ ｊｅｔ ｇｒｏｕｔｉｎｇ ｒｅｉｎｆｏｒｃｅｍｅｎｔ， ａｎｄ ｔｈｅ ｇａｐ
ｅｘｉｓｔｉｎｇ ｂｅｔｗｅｅｎ ｔｈｅ ｍａｉｎ ｍａｉｎｔｅｎａｎｃｅ ｓｔｒｕｃｔｕｒｅ ａｎｄ ｄｉａｐｈｒａｇｍ ｗａｌｌ． Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｓｃｈｅｍｅ
ｅｆｆｅｃｔｉｖｅｌｙ ａｖｏｉｄｓ ｗａｔｅｒ ｌｅａｋａｇｅ ｉｎ ｓｈｉｅｌｄ ｒｅａｃｈｉｎｇ ｔｈｅ ｒｅｃｅｉｖｉｎｇ ｐｒｏｃｅｓｓ ａｎｄ ｓａｎｄ ｇｕｓｈｉｎｇ ｒｉｓｋ，ｗｈｉｃｈ
ｅｎｓｕｒｅｓ ｓｅｃｕｒｉｔｙ ｈｏｌｅ．
Ｋｅｙ ｗｏｒｄｓ：ｓｕｂｗａｙｓ；ｓｈｉｅｌｄｓ；ａｕｘｉｌｉａｒｙ ｒｅｃｅｉｖｅ；ｔｉｐ ｒｅｉｎｆｏｒｃｅｍｅｎｔ；ｓｔｅｅｌ ｓｌｅｅｖｅ；ｃｏｎｓｔｒｕｃｔｉｏｎ
?國家自然科學基金項目（５１４０８２４５） ［作者簡介］ 李　文，高級工程師，Ｅ?ｍａｉｌ：２３６４６２３５６＠ ｑｑ． ｃｏｍ ［收稿日期］ ２０１６?０２?２４
０　引言
在地鐵工程盾構法區間隧道施工中，始發和接
收過程是整個工程中的關鍵工序，也是難度最大、
風險最高的環節，尤其是盾構接收過程尤為明顯。
當?shù)竭_(dá)端頭地層條件較差時，對于盾構到達的安全
措施，傳統工藝主要采用端頭加固處理［１?３］ ，還有水
中到達法［４］ 、深井到達法［５］ 、凍結法［６］ 等。由于以
上工法均要求對洞門端頭進行各種施工，而且加固
質量難以保證，仍存在較大風險。在此背景下，某
地鐵區間盾構法隧道施工遇到的特殊工程地質條
件，采用鋼套筒輔助工藝接收方案比選解決了施工
難題，確保了盾構到達安全，不僅豐富了傳統到達
施工工藝的內容，更提高了盾構到達風險控制的安
全性，有效將盾構到達風險降至可控范圍。
１　工程概況
１?? １　地理位置及周邊環境
某地鐵區間位于某地解放大道與建設大道交
叉路口以南的建一路下。接收端車站南側距離江
漢二橋約４５０ｍ，距離漢江６５０ｍ。東北側為現有１
號線高架橋，距離接收井２８ｍ，樁長４２ｍ，高架樁為
摩擦樁，樁端位于粉細砂層中。西側緊鄰二環線高
２０１６ Ｎｏ． １１ 李　文等：地鐵盾構鋼套筒接收施工技術方案研究 ?。罚?
架橋，高架橋一部分橋面侵占左線洞口，車站距離
高架橋最近處４?? ７ｍ，二環線高架橋基礎采用樁基
礎，嵌巖，橋樁進入中風化泥巖４?? １ｍ。
１?? ２　工程地質及水文地質概況
場地地層自上而下主要由７ 個單元層組成，即
（１?２）素填土，（３?１?１）粉質黏土，（３?１?３）黏土，（３?１?
５）粉質黏土，（３?３）淤泥質粉質黏土，（３?５）粉砂夾
粉質黏土、粉土，（４?２?１）細砂。接收井端處盾構隧
道主要穿越地層為（３?５）粉砂夾粉質黏土、粉土及
（４?２?１）細砂。
根據地下水賦存介質（含水層巖性）、分布范
圍、水理性質及水力特征，場區第四系松散層孔隙
水主要為上層滯水、承壓水。
２　鋼套筒接收方案比選
在盾構到達進站時，端頭加固不具備或未完全
具備施工作業條件時，為了有效地規避盾構進站到
達存在的安全隱患，對鋼套筒接收方案進行比選。
２?? １　接收端加固設計
按照現場條件，采用?８００ｍｍ＠ ５００ｍｍ 三重管
高壓旋噴樁進行加固處理，加固長度１０ｍ，加固橫向
范圍為隧道上側４ｍ，下側及左、右兩側各３ｍ。
２?? ２　接收端加固現狀
１）左線接收時，周邊管線破裂出現涌水、涌砂，
水土流失量達３００ 多ｍ３；且右線隧道掘進方向左
側，距隧道邊線１?? ８ｍ、圍護結構５ｍ 出現塌方，原加
固體加固效果已無法保證。洞體周邊土體自穩性
已不確定，右線洞門加固體水土流失，造成右線出
洞涌水、涌砂風險加大。
２）施工單位將接收端洞門由設計的６ ６２０ｍｍ做
成６ ８２０ｍｍ，導致洞門與盾體間間隙變大，增大出洞
風險。
３）經取芯３ 層車站高承壓水粉細砂地層中旋
噴加固效果不理想，且目前降水情況尚達不到設計
要求。
２?? ３　方案１：素墻＋ 鋼套筒＋ 輔助降水接收
２?? ３?? １　素墻
為確保洞門破除施工時的安全，采用在原圍護
結構外側２０ｃｍ 位置施工一處寬８００ｍｍ 的地下素
墻，施工范圍：洞門兩側各２ｍ，隧道下３ｍ，頂至地
面，采用Ｃ１５ 水下混凝土。素墻與原地下連續墻兩
側接縫位置采用高壓旋噴樁進行封堵。
２?? ３?? ２　輔助降水
保留素墻外部降水井降水，起到減少素墻外側
向水土壓力作用，以及減少素墻和圍護墻接縫底部
涌水風險。
２?? ３?? ３　鋼套筒接收
為確保盾構出洞至封堵洞門時間內洞門的安
全，盾構接收采用鋼套筒的暗接收工法。
２?? ３?? ４　鋼套筒設計（見圖１）
圖１　鋼套筒結構示意
Ｆｉｇ． １?。樱簦澹澹?ｓｌｅｅｖｅ ｓｔｒｕｃｔｕｒｅ
１）筒體
考慮維爾特０４６ 盾構盾體１０?? ４５ｍ 長（含中心
刀），設計鋼套筒筒體部分長１０ｍ，直徑（ 內徑）
６ ８００ｍｍ，鋼套筒主體包含門蓋、傳力架１、傳力架
２、傳力架３、傳力架４、連接筒體、底部框架等。
筒體分４ 段，每段又分為上、下２ 塊，筒體材料
用３０ｍｍ 厚Ｑ２３５Ａ 鋼板，每段筒體的外周焊接縱、
環向筋板形成網狀以保證筒體剛度，筋板厚２０ｍｍ，
高１５０ｍｍ，間隔約５５０ｍｍ ×６００ｍｍ。
每段筒體的端頭和上、下兩段圓弧接合面均焊接
連接法蘭，法蘭用４０ｍｍ 厚Ｑ２３５Ａ 鋼板，上、下兩段連
接處以及兩段筒體之間均采用Ｍ３０ ×１１０ ８?? ８ 級螺栓
連接，中間加３ｍｍ 厚橡膠墊，以保證密封效果。
２）底部托架
在筒體底部框架分４ 塊制作。底部框架承力板
用２０ｍｍ 厚Ｑ２３５Ａ 鋼板。托架與下部筒體焊接連
成一體，焊接時托架板先與筒體焊接，再焊接橫向
筋板，焊接底板和工字鋼。托架組裝完后，工字鋼
底邊與車站底板預埋件焊接，托架須用型鋼與車站
側墻頂緊，鋼套筒上部采用槽鋼與中板梁頂緊。
３）端蓋板
后端蓋為弧面蓋板，材料用３０ｍｍ 厚Ｑ２３５Ａ 鋼
板，平面環板加焊４ 道厚３０ｍｍ、高５００ｍｍ 鋼板，井
字形焊接在后端蓋上。后蓋邊緣法蘭與鋼套筒端
頭法蘭采用Ｍ３０ ×１３０ ８?? ８ 級螺栓連接。
４）反力架
盾構接收反力架緊靠在端頭井環框梁和底橫
梁上。反力架用６００ｍｍ ×４００ｍｍ 方鋼做斜撐，與車
站底板頂緊，反力架上部頂在中板上。反力架定好
　７８ 施工技術 第４５ 卷
位置后，先用４００ｔ 千斤頂頂平面蓋和反力架，消除
洞門到后蓋板的安裝間隙后，反力架上、下均布４Ｉ２０
與后端蓋平面板頂緊，承力工字鋼管兩端用楔形塊
墊實并焊接。
５）連接筒體
在原洞門環板預埋板的基礎上，鋼套筒與洞門環
板之間設１ 塊過渡連接板（厚２０ｍｍ），過渡連接板的
長度可以根據盾構接收井的長度進行調整，本區間考
慮維爾特盾體長度，擬采用１ ０００ｍｍ 長連接筒體。
洞門環板與連接筒體板采用燒焊連接，鋼套筒
的法蘭端與連接筒體采用Ｍ３６ × ６５ ８?? ８ 級螺栓連
接。連接筒體與傳力架連接側內徑６ ８００ｍｍ，法蘭
外徑７ １４０ｍｍ；與洞門鋼環連接側內徑６ ８００ｍｍ 不
變，法蘭外徑設計７ ０２０ｍｍ。
在連接筒體２，４，８，１０ 點（鐘表點位）位置有４
個觀測孔（帶球閥），用來檢查洞門密封質量。
６）進料口
鋼套筒上預留下料口，下料口位于傳力架３ 上。
７）泄料閘及排漿孔
在后端蓋平面板設置１ 個泄料閘門、１ 個帶球
閥排漿管。洞門鑿除的渣土和盾構接收完成后最
后殘留的回填料都需要從泄料閘運出。２?? ３?? ５　鋼套筒接收盾構的步驟流程
清理底板→下放傳力架４ 和延伸環下部，并推
至洞門處→下放傳力架３ 下部，并與傳力架４ 連
接→下放傳力架２ 下部，并與傳力架３ 連接→下放
傳力架１ 下部，并與傳力架２ 連接→下放傳力架上
部并與下部連接→安裝后端板→安裝立柱及斜撐
→頂緊鋼套筒部件，并調整中心位置后連接延伸環
與洞門焊死→套筒四周加固及底部固定。
盾構停機在素墻處，鋼套筒連接完畢后鑿除洞
門，外層鋼筋網片可提前鑿除→洞門鑿除完成→施
工低強度等級混凝土回填套筒底部與Ａ 環板內→
套筒內回填盾構泥砂，并檢驗密封性。
盾構恢復掘進，施作雙液漿環箍→隨著盾構推
進向前施作環箍，進入盾體后進入套筒掘進階段。
１）支撐安裝
鋼套筒與洞門環板焊接完成并檢查確認后，即
安裝筒體上部支撐。鋼套筒每邊共設置４ 道橫向支
撐，頂在中板梁上。
２）密封性檢查
鋼套筒分多塊組成，各組成塊之間均須加墊橡
膠墊，對橡膠墊必須嚴格控制質量，防止損壞或有
漏洞，避免出現漏漿泄壓。連接螺栓是保證各部分
連接緊密的重要構件，使用前應確保連接螺栓質量
和數量，保證各部分連接的強度。
３）砂漿基座
維爾特盾構與鋼套筒之間存在２６０ｃｍ 縫隙，為
防止盾體栽頭，碰觸鋼套筒，在鋼套筒底部６０°范圍
內澆筑２５ｃｍ 厚Ｃ２０ 砂漿基座。
４）填料
向鋼套筒內填料，主要是填泥砂混合物，必要
時對土體進行改良，增強土體的流動性。
鋼套筒接收盾構施工流程為：鋼套筒制作→安
裝鋼套筒→破除洞門→鋼套筒填料、加壓并封閉檢
測→盾構掘進進入鋼套筒。
２?? ４　方案２：洞門置換分層回填＋ 鋼套筒＋ 降水
接收
１）增加降水井，保證水位降至隧道底以下１ｍ
設計要求。
２）首先安裝鋼套筒下半部分（包括門蓋、傳力
架１ ～４ 和連接筒體），并定位加固好。
３）鋼套筒內澆筑砂漿基座（下部６００ｍｍ 范圍、
厚０?? ２５ｍ）。
４）分層在鋼套筒內回填土，每層厚度為１ ～２ｍ，
每層填筑步驟為：①填至距洞門約１ｍ 位置（破除洞
門人員占位），停止填筑；②從下至上破除洞門１ ～
２ｍ 高度；③破除完成后在破除位置回灌水泥砂漿止
水墻。
５）下部鋼套筒內部填筑完成后，安裝加固上部
鋼套筒，并將上部下料口和觀察口打開（下料口下
料，觀察口用于人員緊急疏散）。
６）分層鑿除上部地下連續墻及在上部鋼套筒
內回填土，分層及填筑方法同下部鋼套筒分層及填
筑方法。
７）由于場地限制，降水井需增補在隧道范圍
內，盾構停機需在降水井外。
８）鋼套筒回填完成后，盾構恢復掘進并進入套
筒內接收。
３　施工效果分析
３?? １　工期情況
推速＜５ｍｍ／ ｍｉｎ，推力＜８ ０００ｋＮ，視實際推力大
小，盾構在鋼套筒內掘進過程中，要確保與外界聯系，
密切觀察鋼套筒頂部情況，一旦發現變形量超量或有
滲漏，必須立即停止掘進，及時采取補救措施。
１）方案１　素墻及導墻施工６ｄ；成槽機退場后吊
裝鋼套筒并安裝固定，同時素墻等強，接縫施工旋噴
樁６ｄ；盾構掘進至素墻外停機，鑿除地下連續墻、回
填鋼套筒６ｄ；共計１８ｄ 后盾構進入鋼套筒內接收。
２）方案２　增加降水井２ｄ，吊裝鋼套筒下半圓
并固定２ｄ，鑿除洞門下半圓并回灌砂漿、回填套筒
半圓４ｄ，封閉套筒上半圓并固定２ｄ，鑿除洞門上半
２０１６ Ｎｏ． １１ 李　文等：地鐵盾構鋼套筒接收施工技術方案研究 ?。罚?
圓并回灌砂漿、回填套筒上半圓３ｄ，盾構從停機位
置掘進至鋼套筒內１ｄ 接收。共計１４ｄ。
３?? ２　施工風險
１）方案１?、俚叵逻B續墻成槽由于前期高壓旋
噴加固過，成槽時可能進尺慢，需配足抓斗斗齒，必
要時配備旋挖設備；②由于打井場地限制，水位尚
無法降至洞門以下，地下連續墻和主體維護結構之
間存在縫隙，會導致底部涌水，對該層縫隙進行水
平注漿封堵。
２）方案２?、俚撞胯彸撮T后，外部加固體若
效果不好，會導致土體從鑿開洞口處坍塌，雖回灌
砂漿并回填土起反壓作用，但若外部加固體直立性
差，回填土無法抵抗外部２２ｍ 土壓力；②從底部開
洞到頂部回填，共計８ｄ，增加洞門暴露臨空時間，增
加風險。
３?? ３　施工效果
方案１ 和方案２ 在工期基本相同的情況下，方
案２ 施工風險比方案１ 要大，最終選擇方案１ 施工：
素墻＋ 鋼套筒＋ 輔助降水接收方案。該方案的成
功應用解決了鋼套筒接收技術在土壓平衡式盾構
上使用的問題，有效避免了出洞過程中的各種風
險，具有較大的提升空間和推廣應用前景。同時，
某區間盾構隧道順利接收，保證了某地地鐵２０１５ 年
１２ 月２８ 日正式運營。
４　結語
１）接收端處盾構隧道主要穿越地層條件為（３?
　　　
５）粉砂夾粉質黏土、粉土及（４?２?１）細砂，降水井的
降水效果需滿足設計要求，且減少素墻外側向水土
壓力，并能降低素墻和圍護墻接縫底部的涌水風險。
２）在對軟基進行素墻加固時，應根據不同的水
文地質條件并結合實際情況，調節并優化混凝土配
合比；隧道洞內加固和洞外素墻加固相結合的加固
方式對隧道涌水、涌砂具有很好的防范治理作用；
經水平探孔檢查，確認無滲漏后破除洞門，同時通
過水平探孔檢查加固的效果和質量。
３）施工安全風險受多方面影響，應該從施工的
管理措施、技術措施等方面進行綜合控制來有效降
低風險。因此，對處于高承壓水的隧道施工時，不
僅要嚴格做到按照合理的施工方案進行施工，還應
根據可能遇到的隱患風險準備好相應的應急措施
與物資。
參考文獻：
［ １ ］　楊紀彥． 超大直徑泥水盾構到達施工技術［Ｊ］． 隧道建設，
２００９，２９（５）：７４?７７．
［ ２ ］　李勇軍． 武漢長江隧道工程施工技術［Ｊ］． 隧道建設，２００８，２８
（３）：６７?７２．
［ ３ ］　陳珊東． 盾構到達接收輔助裝置的使用分析［Ｊ］． 隧道建設，
２０１０，３０（４）：４９２?４９４．
［ ４ ］　賁志江，楊平． 地鐵過江隧道大型泥水盾構的水中接收技術
［Ｊ］． 南京林業大學學報，２０１５（１）：１１９?１２４．
［ ５ ］　唐忠． 泥水盾構深井下組裝始發與到達施工技術［Ｊ］． 隧道
建設，２００６，２６（４）：４２?４４．
［ ６ ］　胡俊． 高水壓砂性土層地鐵大直徑盾構始發端頭加固方式研
究［Ｄ］． 南京：南京林業大學，２０１２．
（上接第７１ 頁）
如圖５，６ 所示，大斷面公路隧道溶腔的存在會
導致隧道襯砌內力發生顯著改變，由于斷面拱肩處
存在溶腔，導致圍巖對斷面的壓力發生改變，在溶
腔附近降低圍巖對襯砌的約束作用，溶腔附近襯砌
的軸力會降低以及彎矩會增大，而在距離溶腔較遠
的位置，溶腔的影響明顯減小，甚至不發生作用。
對比現場測試結果，數值模擬與現場測試斷面
內力圖的整體受力特點類似，由于數值模擬的簡化
以及邊界條件的理想化，數值模擬的結果略大于現
場測試結果，但是相差不大。
４　結語
１）大斷面公路隧道與標準斷面公路隧道初支
在彎矩和軸力上的受力特點基本相同。
２）大斷面公路隧道由于截面尺寸增大不均勻，
導致拱頂受到更大彎矩，同時拱肩與拱腳成為受剪
薄弱環節，承受更大剪力。
３）大斷面巖溶隧道由于圍巖中可能存在的巖
溶空洞，會導致斷面局部內力發生改變，形成受力
薄弱區域。
４）溶腔對距離較近的襯砌影響較大，而對距離
較遠的襯砌影響較小，甚至不產生影響。
參考文獻：
［ １ ］　鄒成杰． 魯布革電站引水隧洞的巖溶發育特征及其工程意義
［Ｊ］． 中國巖溶，１９９１，１２（５）：７１５?７１９．
［ ２ ］　李彪，梁富清． 高速公路隧道施工中巖溶的研究［Ｃ］ ／ ／ 第九
屆全國結構工程學術會議論文集（第Ⅱ卷）． ２０００．
［ ３ ］　周樂凡． 考慮外水荷載作用的鐵路隧道襯砌結構設計研究
［Ｄ］． 北京：鐵道科學研究院，２００３．
［ ４ ］　宋戰平． 隱伏溶洞對隧道圍巖?支護結構穩定性的影響研究
［Ｄ］． 西安：西安理工大學，２００６．
［ ５ ］　史世雍，梅世龍，楊志剛． 隧道頂部溶洞對圍巖穩定性的影響
分析［Ｊ］． 地下空間與工程學報，２００５（５）：６９８?７０２．
［ ６ ］　王飛，于海龍． 大斷面公路隧道斷面形狀數值分析與研究
［Ｊ］． 公路，２００７（８）：２１０?２１６．
［ ７ ］　徐林生． 大斷面高速公路隧道復合式襯砌結構受力監測分析
［Ｊ］． 重慶交通大學學報（自然科學版），２００９（３）：５２８?５３０．
［ ８ ］　龔萬明，余世根，陳燦，等． 大斷面公路隧道圍巖壓力影響因
素分析［Ｊ］． 施工技術，２０１３，４２（３）：７１?７４．

網友評論 more

建筑安全論文最新內容

05-08

地鐵盾構鋼套筒接收施…

05-08

地鐵工程車輛段內柱式…

05-08

地鐵施工安全風險與致…

05-08

地鐵隧道區間風井后做…

05-08

地鐵隧道上方下沉式廣…

05-08

地鐵隧道施工鄰近建筑…

05-08

地鐵站出入口淺埋暗挖…

05-08

典型地鐵隧道結構安全…

建筑安全論文熱點內容

83598

淺析進一步加強項目…

41300

安全意識與安全教育

40801

淺談如何做好安全管理

38602

建設工程安全生產的…

32435

項目安全管理淺談

27901

淺談工地現場安全文…

22173

淺談建設工程施工安…

19748

鉆孔灌注樁偏位的原…

相關內容

地鐵工程車輛段內柱式檢查…

地鐵施工安全風險與致險工…

地鐵隧道區間風井后做施工…

地鐵隧道上方下沉式廣場深…

地鐵站出入口淺埋暗挖支護…

創想安科網站簡介會員服務廣告服務業務合作提交需求會員中心在線投稿版權聲明友情鏈接聯系我們
