柵欄，即危險區的圍欄。通過設置實體障礙，將危險區隔離，確保人體任何部位無法進入危險區。透明實體隔板也應該歸于此類。有固定柵欄式和活動?xùn)艡谑絻煞N，可以保護一切有可能進入危險區人員的安全。

　　1.必須滿足的安全要求

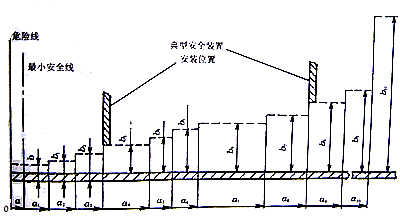

　　(1)安全距離和開口尺寸。柵欄式安全裝置保證安全的關鍵尺寸是：柵欄間距、料口的開四尺寸和安全距離。確定這些尺寸必須考慮的因素是人體測量參數和危險區的可進入性，并應符合下圖的規定。它應滿足的安全要求：

　?、俪叽鏰與b的相關要求。安全裝置與危險線的安全距離a、柵欄間隙和送料口的安全尺寸b，二者的關系是b增大，a必須相應增加。第一典型位置是考慮人的手指;第二典型位置是考慮人的手掌、手臂的尺寸和可能伸進的距離，保證人的手和手臂通過料口和柵欄間隙伸入時.不可能受到傷害。

　?、跂艡诎惭b位置與危險線的安全距離a應考慮在壓力機工作期間，柵欄不與壓力機的任何活動部件接觸，不妨礙物料加工。

　　(2)不出現漏保護區。為防止人體部位繞過安全裝置，原則上不僅在作業區前面，而且作業區兩側及背面也應安裝柵欄，柵欄高度應是整個危險空間的高度。防止從上、下、側、背面進入危險區。

　　(3)柵欄設置可靠。柵欄可用焊接永久固定，或用螺栓緊固，不用專門工具不能拆除。

　　ai為危險線至裝置的安全位置間的距離

　　bi為安全開口尺寸(或柵欄間隙)

　　2.柵欄的種類

　　(1)固定柵欄式。柵欄固定在機身上，作為一道屏障，將人體隔離在危險之外。在滑塊運行的全行程期間柵欄都處于封閉狀態。柵欄的特定位置設有送料口，便于原料和加工件進出。

　　(2)活動?xùn)艡谑健Ｔ跂艡谇懊嬖O(shè)一個活動體(門)，通過機械方法(如鉸鏈、滑道)與壓力機構架或鄰近的固定元件連接。活動體與離合器的控制線路聯鎖，關閉動力可以來自壓力機的滑塊或連桿?；瑝K下行程期間，活動體關閉并不能隨意打開，與柵欄形成一體來實施保護;在滑塊回程期間，可打開活動體以方便操作?；顒?dòng)體未關閉好，滑塊就不能運動;滑塊在下行程運動狀態，活動體打不開。這樣就可切實保證人員安全。聯鎖裝置須采取有效的保護措施，防止人體或坯料等物與之接觸而發生誤動作。
