2015年第40卷第6期
Vo1．4O No．6
能源技術與管理
Energy Technology and Management 65
doi：lO．39690．issn．1672—9943．2015．06．024

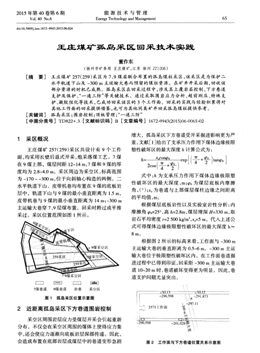

王莊煤礦孤島采區回采技術實踐
董作東
(揚州市礦務局王莊煤礦，江蘇徐州221006)
[摘要] 王莊煤礦257(259)采區為7,9煤層聯合布置的孤島煤柱采區，該采區是為保護二
水平軌道下山及一300 m主運輸大巷而預留的煤柱資源。在礦井開采后期，回收該
部分資源的時機已成熟。孤島采區在回采過程中，涉及其上覆巖層控制、下方巷道
支護及保護、“一通三防”等關鍵技術。通過采取圍巖應力分析、超前測壓、特殊支
護、凝膠阻化等技術，已成功回采該區的3個工作面?；夭傻膶?shí)踐與經驗積累將對
其他工作面的回采提供借鑒，也可為其他同類礦井回采孤島煤柱提供參考。
[關鍵詞] 孤島采區；圍巖控制；頂板管理；“一通三防”
[中圖分類號]TD822+．3[文獻標識碼]B [文章編號]
1 采區概況
王莊煤礦257(259)采區共設計有9個工作
面，均采用長壁后退式開采，炮采落煤工藝。7煤
在9煤上部，煤層間距12～14 m，7煤和9煤的厚
度均為2．8 4．0 m。采區周邊為采空區，標高范圍
為一170—一300 m，位于向斜軸心構造的兩側。二
水平軌道下山、皮帶機巷均布置在9煤的底板巖
層中，軌道下山與9煤的最小垂直距離為1．5 m，
皮帶機巷與9煤的最小垂直距離為14 m；一300 m
主運輸大巷穿7、9層煤布置，回采時跨過或平推
采過。采區位置范圍如圖1所示。
L___．_ 蘭蘭J [． -=l j l
7煤巷道 9煤巷道 巖巷 采空區
圖1 孤島采區位置示意圖
2 近距離孤島采區下方巷道圍巖控制
采空區周圍巖層應力受煤層開采會引起重新
分布，不僅會在采空區周圍的煤體上使得應力集
中，還會使應力逐漸向底板巖層深部傳遞。因此，
會造成布置在底部巖層或煤層中的巷道變形急劇
增大，孤島采區下方巷道受開采掘進影響更為嚴
重。文獻[1]給出了支承壓力作用下煤體邊緣極限
塑性破壞區的最大深度h計算公式為：
=2 exp[(}+芋jtan 。]
c0s( + 1 ¨斗z
式中：h為支承壓力作用下煤體邊緣極限塑
性破壞區的最大深度，m； 。為煤層底板內摩擦
角，(。) 為巷道與上部煤層煤柱邊緣之間距離
的平均值，m。
根據煤層底板巖性以及實驗室?guī)r性分析：內
摩擦角 。=25。，高h(yuǎn)=2．8m，煤層埋深H=330 m，取
巖石平均密度r=2 500 kg／m3 5 m，代人上述公
式可得煤體邊緣極限塑性破壞區的最大深度h
8 m。
根據圖2所示的標高來看，工作面與一300 m
主運輸大巷的垂直距離為0．5 6 111。一300 m主運
輸大巷位于極限塑性破壞區內，在工作面巷道掘
進過程中已得到印證，回采距一300 m主運輸大巷
道l0—20 m時，巷道破壞變得更為明顯。因此，巷
道支護問題尤顯突出。
圖2 工作面與下方巷道位置關系示意圖
2015年12月
66 董作東王莊煤礦孤島采區回采技術實踐Dec．，2015
為避免一300 ITI主運輸大巷后期維護困難，決
定更改運輸路線，該巷道在工作面回采結束后將
予以封閉。為方便工作面布置和安全回采，使用工
字鋼、單體支柱和老料等材料進行套棚加強支護，
棚梁上方大的空間用木垛“井”字形接實頂板，并
做到每班觀測巷道情況和支柱補液，通過該方法
使得近距離采區下老巷圍巖在長期不穩定應力擾
動下得到了很好的控制。一300 in主運輸大巷支護
效果如圖3所示。
f 廣 L]■廣 醬—1_T—t T1
I 、 i
圖3 —300 m 主運輸大巷支護示意圖
3 孤島采區工作面頂板管理實踐
3．1 工作面正常回采期間頂板管理
通過對孤島采區下方的二水平軌道下山及皮
帶機巷的長期觀察，采區煤柱已趨于穩定，但應力
相對集中。因此，在回采過程中重點考慮了防倒
柱、兩道支護質量、防止片幫、冒頂?shù)纫蛩?。隨著工
作面回采，工作面煤層頂板活動加劇。頂板的不穩
定，必然會對工作面安全回采帶來威脅，工作面回
采期間采取了相應措施：① 加強支護強度，工作面
除上下口2～3 m各打1個木垛外，另每隔8 m加
打木垛，在老塘一排支柱棚檔之間扶設用于加強
老塘支護和擋桿的密集支柱，并根據情況增加特
殊支護，加打密集支護、叢柱或斜撐，確保工作面
安全回采。②做好防片幫、防冒頂工作?；夭蛇^程
中及時在工作面煤壁側打貼幫柱，正常每2~3棚
設l棵，并用大笆擋好，頂板破碎時加設戴帽點
柱，防止工作面片幫傷人。③工作面兩道超前支
護，上下出El與巷道連接處提前向外架設由單體
支柱和鉸接頂梁組成的超前架棚，0—10 m扶設雙
排架棚，10 20 m扶設單排架棚，超前棚支柱的初
撐力不得低于50 kN。④加強頂板管理，做好支柱
二次補液，并每班檢查單體壓力情況，保證泵站壓
力不少于20 MPa，支柱初撐力不少于90 kN。
3．2 工作面過巷道頂板管理
孤島采區工作面過巷道對頂板管理的要求更
高，通過現場回采實踐總結了工作面過巷道頂板
管理經驗：①工作面在過巷道之前調整好與巷道
之間夾角，盡可能減小工作面與巷道相交面積，具
體可以根據工作面與巷道的距離來調整，并嚴格
控制采高。②工作面過巷道之前要對巷道進行加
強支護，設木垛增加支柱強度。③工作面過巷道期
間礦壓增大明顯，及時采用超前掛梁和伸出前探
梁的方法強行護頂，防止出現片幫和塌矸現象。
④ 加強巷道變形監測，并加快工作面推進速度，減
少工作面頂板大幅度下沉量。
4 孤島采區回采過程中“一通三防"管理
孤島采區處于老空區中間，密閉時間較長，老
空區內積聚的大量有害氣體給回采工作帶來較大
威脅。因此，“一通三防”工作顯得尤為重要口引。
①通風設施的砌筑必須合理可靠，盡可能減少工
作面老塘側進、回風端的壓差，控制采空區的漏
風。②加強“一通三防”管理，瓦檢員嚴格執行現場
交接班制度，除檢測規定的瓦斯和溫度以外，還要
求定期檢查回風隅角CO。③安排專人巡查保護煤
柱和巷道圍巖漏風情況，以便及時進行封堵。④工
作面回采至巷道前，應確定工作面與巷道的風壓
關系，監測巷道漏風情況，保障工作面風量充足。
⑤定期清掃和沖洗巷道，工作面放炮前后堅持灑
水降塵，放炮時打開凈化水幕。⑥ 回采完畢，盡快
密閉。
王莊煤礦煤層自燃傾向性為自燃，煤層自然
發火期為3—6個月。歷史上30余起煤層自然多
發生在急傾斜工作面，與該采區南翼相鄰的
2275、2277工作面在回采期間均發生過煤層自燃
現象?？坎煽諈^(qū)的煤體受采掘活動的影響勢必會
變得松軟、破碎、裂隙增多，回采期間老空區浮煤
自然發火危險性進一步增大。工作面回采后，使得
與其他采空區連成一片，瓦斯賦存規律與漏風情
況會變得極其復雜，一旦形成高溫區，治理將極為
困難。因此，孤島采區回采過程中的煤層自然發火
防治工作需引起足夠的重視。結合該礦的實際及
以往在礦井自然發火防治方面的經驗，巷道掘進
過程中形成靠近老空區的破碎、裂隙煤體，采取巷
道幫頂噴覆水泥沙漿、埋管注膠堵塞漏洞的方法；
對于掘進誤透老空區形成的導通，采取砌筑雙層
夾芯密閉，墻體周邊噴漿、埋管注(下轉第99頁)
2015年第40卷第6期
Vo1．40 No．6
能源技術與管理
Energy Techno~gy and Management 99
以下公式計算：
Q= 1TR2H 8}ER
式中： 為漿液擴散半徑，1 m；日為注漿孔
深，2．4 m；叼為巖層裂隙率，4％；盧為漿液有效充
填系數，0．8；m為結石率，0．85；A為漿液損失系
數，1．2。
經計算，預計單孔注漿量Q=0．34 m 。
通過注漿對巖石裂隙的充填，必然造成巷道
圍巖松動圈減小，使巷道收斂變形減小，增強圍巖
穩定性。這樣，巷道的整體性增強，有效防止巷道
受到應力集中現象，提高巷道的承載能力。
鄆城煤礦軌道石門支護形式如圖4所示。
圖4 鄆城煤礦軌道石門復合支護支護形式
3．4 鄆城煤礦軌道石門巷道現狀
鄆城煤礦通過復合支護形式，提供巷道圍巖
的支護強度完全能夠滿足要求。按照復合支護形
式施工的在軌道石門軟巖巷道掘進后5個月巷道
平均變形位移量5．8 mm，巷道平均變形位移速度
0．039 mm／d，現場的支護結構完好，沒有出現異常
情況，巷道的返修率為零，獲得了十分理想的支護
效果。
4 結論
(1)控制軟巖巷道圍巖大變形的關鍵是給圍
巖提供足夠的支護強度，否則，巷道圍巖將始終處
于高速流變狀態，以致被支護巷道由于壓力原因
遭到破壞。
(2)錨網索噴+全封閉高阻力可縮性u型鋼
棚+壁后充填支護+壁后注漿復合式支護方式在
鄆城煤礦軌道石門軟巖段支護中的成功應用表
明，制定合理的支護強度和支護形式，有效地保證
了巷道的穩定性。
(3)巷道支護的整體性越強，受集中載荷作
用和均布載荷作用下的巷道承載能力就越強。
[參考文獻]
[1]包正明，孔德山．深井軟巖支護新技術的研究與實
踐[J]．煤炭技術，2008，27(9)：137—138．
[2]王瑞濤，郭克寶，劉士華，等．復合支護技術在軟巖段
巷道中的應用[J]．山東煤炭科技，2008(6)：94—95．
[3]王彩根，馬文頂，王楚光．軟巖巷道合理支護強度的研
究[J]．巖石力學與 程學報，1995，17(1)：51—58．
[4]陸士良，孫忠志，劉聽成等．中國煤礦巷道圍巖控
制[M]．徐州：中國礦業大學出版社，1994．
[作者簡介]
孫志宇(1967一)，男，工程師，畢業于武漢科技大學土
木工程專業，長期從事煤礦基建和生產期間的生產、技術、
安全管理工作，現任山西華晉韓咀煤業有限公司副總經
理、安全礦長。 『收稿日期：2015—09—07]
(上接第66頁)膠的辦法堵塞漏風通道；工作面回
采經過巷道后向采空區注膠，防止采空區漏風引
發煤層自燃。
5 結語
孤島采區回采，特別是回采后期孤島工作面
應力集中明顯、巷道圍巖破壞嚴重、巷道支護困
難，且頂板控制難度大，易自然發火。因此，做好圍
巖支護、頂板控制和“一通三防”管理是孤島采區
回采管理的重中之重。
[參考文獻]
[1]陸士良，孫永聯，姜耀東．巷道與上部煤柱邊緣間水平
間距 的選擇[J】．中國礦業大學學報，1993，22(2)：
10—13．
[2]崔文峰．多空巷采區孤島煤柱綜放回收實踐[J]．科技
技術，2013(2)：52—53．
[3]何小軍． 軟煤層孤島工作面沿空巷道圍巖控制技術
研究[Jj_能源技術及管理，2014，39(4)：69—71．
[作者簡介]
董作東(1973一)，男，工程師，注冊安全工程師，畢業于
中國礦業大學采礦工程系，現任揚州市礦務局王莊煤礦副
總工程師，主要從事礦井采掘生產技術管理及“一通三防”
管理工作。
