吹風氣余熱回收裝置節能技術改造總結

文檔作者：張艷麗文檔來源：濟南盛源化肥有限責任公司		點 擊數：	更新時間： 2025年04月28日
下載地址：點擊這里	文件大小： 230.69 KB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

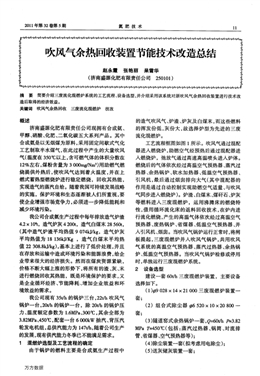

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?30.69 KB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

下一篇：氨燃燒器內部蒸汽過熱器爆管原因分析及對策

上一篇：低壓蒸汽系統的蒸汽回收利用

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

2011年第 32卷第 5期 氮 肥 技 術摘 要 簡要介紹三廢流化混燃爐系統的工藝流程、設備選型，并介紹采用該系統對原吹風氣余熱回收裝置進行技術改造后取得的經濟效益。關鍵詞 吹風氣余熱回收 三廢流化混燃爐 技改概述濟南盛源化肥有限責任公司現擁有合成氨、甲醇、硝酸 、化肥、二氧化碳五大 系列產品 。其中合成氨是 以無煙煤為原料 ，采用 固定 間歇式氣化工藝制取半水煤氣 ，在此過程 中產生 的大量吹風氣(溫度在 350~C以上，含可燃?xì)怏w的體積分?jǐn)?shù)在12％左右 ，煤粉含量為 3000mg／Nma)用助燃 氣燃燒 提供外熱后 ，使吹風氣 達到著火溫度 ，并在上燃式蓄熱型燃燒爐進行穩定燃燒，回收其熱能，實現造氣的蒸汽自給。隨著我國可持續發展戰略的實施，保護環境和生態逐漸被人們所重視，要使企業增強市場競爭力，必須進一步降低能耗和減少環境污染 。我公司合成氨生產過程中每年排放造氣爐渣4．2×l&amp;amp;t，造氣爐灰 4200t，造氣 白煤末 28560t，(其中造氣爐渣平均熱值 9074kJ／kg，造氣爐灰平均熱值為 18136kJ／Kg，造氣白煤末平均熱值 22308．8kJ／kg)，基本上進行了低價處理 ，并且在存放和運輸中造成環境污染和能源浪費，給企業帶來很大的經濟損失。然而在煤炭資源緊缺，價格不斷大幅上漲 的形勢下 ，將所有 的渣 、灰 、末進行燃燒回收其熱能，既是環境保護的要求 ，又是企業循環經濟、節能降耗、增加企業效益和環境效益的需求。我公司現有 35t／h的鍋爐三 臺 ，22t／h吹風氣鍋爐一 臺，20t／h的鍋爐一 臺 ，除 20t／h的鍋爐壓力、溫度額定參數為 1．6MPa、300℃，其余全部為3．82MPa、450℃，配套一臺 6O00kW抽汽、背壓汽輪發電機組，總供汽能力為 147t／h，隨著公司生產的發展，現有供汽能力冬季已不能滿足需求。1 混燃爐選型及工藝流程的確定由于鍋爐的燃料主要是合成氨生產過程中的造氣吹風氣 、爐渣 、爐灰及 白煤末 ，而這些燃料的揮發份低 ，灰份大 ，故選擇爐型為先進 的三廢流化混燃爐 。工藝流程框 圖如圖 1所示 。吹風氣通過混配器進人燃燒爐 ，助燃空氣經預熱后通過混配器進入燃燒爐 ，弛放氣通過高速高溫噴頭進入爐體 。燃燒后的氣體依次經過高溫空氣預熱器、蒸汽過熱器 、余熱鍋爐 、軟水加熱器 、低溫空氣預熱器 、引風機 ，最后通過煙 囪排 向大氣 (其 中混配器的作用是通過 自動控制實現 助燃空氣適 量、與吹風氣同步進入燃燒爐)。爐渣、白煤末、煤矸石、爐灰等燃料進入三廢混燃爐 ，運用沸騰床的燃燒特性，借用循環流化床的返料回收技術 ，在爐內進行流化燃燒，產生的高溫氣體依次經過高溫空氣預熱器 、廢 熱鍋 爐、省煤 器 、低溫空氣 預熱器 、并人引風機 、煙 囪。當吹風氣鍋爐運行正常時 ，將閘板提起，三廢混燃爐并人吹風氣鍋爐，共用吹風氣系統的高溫空氣預熱器、蒸汽過熱器、余熱鍋爐 、低溫空氣預熱器 。當吹風氣鍋爐檢修或停用時 ，單獨運行三廢混燃爐系統。2 設備選型建設一套 60t／h三廢混燃 爐裝置 ，主要設備選擇如下。(I)9028×14×21000三廢 混燃 爐裝置一套 ；(2)組合 式除塵 器 6520×10×20800一套；(3)隧道窯式余熱鍋爐一套 ，p=60t／hP=3．82MPaT=450~C(包括 ：蒸汽過熱器、鍋筒 、對流排管、省煤器、空氣預熱器等)；(4)除塵裝置一套(擬考慮用電除塵)；(5)送灰儲灰裝置一套；萬方數據12 氮 肥 技 術 2011年第 32卷圖 1 工藝流程框圖(6)風機 3臺套 ；(7)給輸煤裝置一套 ；(8)全套 DCS控制系統 ；(9)輸配電裝置。3 三廢流化混燃爐優點造氣三廢流化混燃爐和第二代造氣吹風氣余熱鍋爐相 比有如下優點。(1)安全性 ：爐 內始終長 明火 ，排除了第二代造氣 吹風氣燃燒爐開車點火送合成氣 時易引起爆炸的問題 ，避免 了吹風氣 回收過程 中爆炸事故的發生。(2)節約有效氣 體 ：三廢流化混燃爐 回收造氣吹風氣過程中，是以煤為點火源，燃煤穩定的情況下，對于吹風氣來講是一個恒定的熱源，無須考慮合成放空氣量的多少影響爐溫，避免了因合成放空氣量不穩定而導致吹風氣 回收系統運行不正常的現象 ，即造氣吹風氣回收不受合成放空氣因素的影響，可配燒低熱值的氣體 ，少用或不用氫氣和半水煤氣。(3)解決了造氣生產廢氣、廢渣、廢灰綜合治理的難題 ，保護了環境 ，改善了現場條件。(4)三混爐采用了吹風氣余熱鍋爐的模式，運用了沸騰床的燃燒特性 ，借用循環流化床鍋爐的返料回收技術，實現了一爐多用、一爐多能：單獨燒吹風氣時該爐成為一臺吹風氣鍋爐 ；單獨燒固體燃料時成為一臺循環流化床鍋爐 ；渣 、氣 、煤混燒就成為流化混燃 爐。效率較高 ，燃料不足部分可以添加貧煤及劣質煤 ，極大地降低原料成本 ，節約能源。鍋爐設計為負壓燃燒 ，平衡通風 ，鍋爐設置一 臺送風機 ，冷風經空氣預熱器進入一次風道，從鍋爐底部送入設在床下的風箱。為提高鍋爐的燃燒效率，降低 CO的排放量，鍋爐設置一 臺二次風機 ，二次風送入爐內進行二次燃燒。為降低 SO的排放量，需加裝脫硫裝置，采用雙堿脫硫法 。鍋爐設置一 臺引風機 ，除塵器采用除塵效率為 99％的三電場靜電除塵器 ?；烊紶t出口的煙氣 經組合式 除塵器 、過熱器 、余 熱鍋爐 、省 煤器 、空氣預熱器 、電除塵器 、脫硫 器 ，然后 由引風機送入煙道 ，最后通過煙 囪排人大氣 。鍋爐主蒸汽管道均送至主蒸汽母 管 ，再 由主蒸汽母管送至汽輪機或減溫減壓裝置。4 改造后投運效果工程于 2009年 4月開始建設 ，l1月正式投入運行 ，目前 工藝指標正常 ，操作穩定 ，達到了預期的設計能力。(1)吹風氣效益由于我公司 已有 一臺 22t／h吹風氣鍋爐 ，可全部回收吹風氣 ，故吹風氣效益不計 。(2)造氣爐渣年增效益造氣爐渣量 ：100000×1．4×30％=42000t／a造氣爐渣折 煙煤量 ：100000×1．4X30％ ×2 170÷5000=18228t每噸煙煤不含稅價格為：769．23元每 噸造氣 爐渣不 含稅 價格 (下轉第 49頁)萬方數據第 5期 宋宜超 ：同位素放射源在化工生產檢測中的應用與防護 49可利用周圍器 物墻 、水泥板 、鋼板遮檔身體下 部以減少身體受照劑量。搬運時可用長桿抬 ，長把車運輸?shù)?。盡可能遠距離操作 ，動作要快 ，注意放射孔 的方向，不要對著 自己或他人 。注意力要集中 ，工作 的每一步都要考慮符合 防護要素 ：即時間、距離、屏蔽 ，把握好這三點 ，就會減少輻射。3 放射源的存放保管及廢源處理(1)放射源在線按規定使用 時是安全 的，容易出問題的環節主要是在停用 、搬運 、存放保管 、廢棄時出問題 的可能性大。中央電視 臺也曾有過放射源丟失傷人的報導。千萬不要由于我們工作的疏忽大意 ，讓放射源流人社會 ，造成不 明真相的人受到傷害。對現場來說，應做好防放射源的散落工作 ，源放人防護容器(鉛灌 )后 ，一定用儀器檢測一下，確信源是放到了鉛罐容器內了，然后將封口的塞子或門擰緊關閉。存放放射源要有專 門倉庫 ，并在 門口設立警示標志。如果沒有合適的庫房 ，也可在室外選擇一 僻靜處建一臨時存放井 ，位置應選在監管部 門能監控的地方。對小型源 ，挖 1．5m左右的深坑 ，在坑內埋上0300ram左右的水泥管或鋼管，建成臨時存放放射源的源井 ，井口上要安裝帶鎖具的井蓋，井 口要高出地面許多，放人帶鉛罐的放射源后井蓋要上鎖 ，設立 電離輻 射標 志牌 ，圈定井 口防護范圍，存放期間源井要拿入保衛部 門的監管范圍內。(2)廢源處理：所謂廢源，就是使用多年衰變后 ，放射源活度不夠使二次儀表顯示不穩且量程范圍不夠。可采取兩枚適 當搭配合并在一起做一枚用的辦法 。這樣做有很 多好處 ，一是節約購源費用 ，使廢源得到繼續利用 ；二是省 了很多處理廢源的麻煩。我們 曾將兩枚使用了多年的鈷 一60放射源合用 ，用來測量銅塔液位效果很好。如果是下述 情況 ：使用放射 源的生產線停產 、轉產 了，或生產工 藝和設備改變后不需要使用放射源 了 ，那么對放射 源的廢棄就要認真對待。也有個別企業對放射源的管理讓人擔憂 ，“沒戶 口”現象也還存在 。對正規企業來說放射源都有衛生、環保、公安部門認可的放射性物質使用許可證，正常使用時接受上述三部門的檢查管理。不使用時可以人專用倉庫保管，最好還是交給專門的保管回收部門、或由原廠家保管及再利用為好。4 做好電離輻射防護知識 的普及做好防護知識的普及工作很重要。因?yàn)楹芏嗳藢Ψ派湫噪婋x輻射缺乏 了解 ，在企業內部組織大家學習一些關于電離輻射和安全防護的知識，人們了解了它的特性后才能更好的應用和做好防護工作 。參 考文獻l 范六一 ，王金鵬，何順升．實用放射防護教程．濟南：山東人民出版社(修改稿收到 日期：2011—09—19)(上接第 12頁)為 ：89．74元年造氣 爐渣效益 ：18228×769．23—42000×89．74=1025．2萬元(3)造氣爐灰年增效益造氣爐灰量 ：100000×1．4×3％．4200t造 氣爐灰 折 煙煤 量 ：100000×1．4×3％ ×4 337÷50o0=3643t每噸煙煤不含稅價格為 ：769．23元每噸造氣爐灰不含稅價格為 ：572．65元年造氣 爐灰效 益 ：3643×769．23—4200×572．65=39．7萬元． (4)造氣白煤末年增效益造氣白煤末量：3．57×8000=28560t造氣白煤末折煙煤量 ：28560×5335÷5000=30474t每噸煙煤不含稅價格為：769．23元每噸造氣白煤末不含稅價格為：641．03元年造氣 白煤末效益：30474×769．23—28560×641．03=513．4萬元(5)三混燃爐 比鏈條 爐效 率提高 10％ ，年效益為 ：(18228+3643+30474)×769．23×10％= 402．7萬 元(6)年增加費用增加大修設備折舊費用 ：147萬元 ，電耗增加費用 ：200×8000×0．4=64 萬元 ，共計年增加費用 ：211萬元 。那么，三廢混燃爐工程年效益為 ：1025．2+39．7+513．4+402．7—211=1770萬元 。(收稿日期：2
